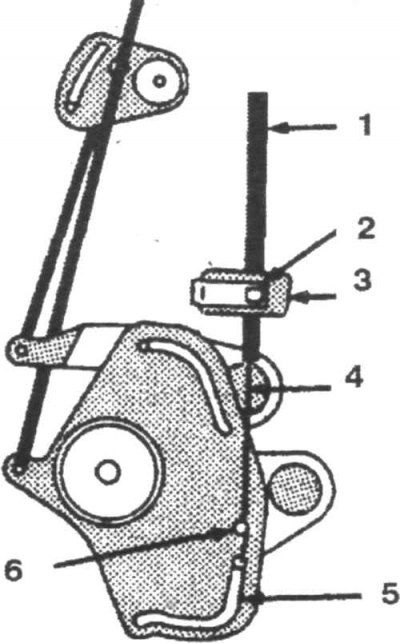

12.4a Закопчалки за контролни кабели.
1. Тръба; 2. Скоба; 3. Втулка; 4.Кабел; 5. Акцент; 6. Щифт за избор на режим на работа на системата за отопление на задното стъкло

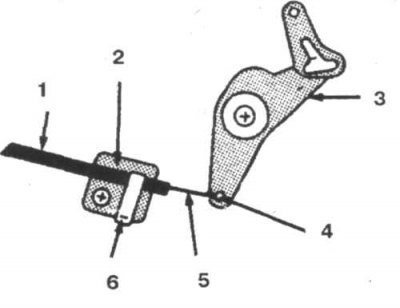

12.4b Закопчалки за кабели за рециркулация на въздуха
1. Тръба; 2. Скоба за закрепване на кабела; 3. Лост за рециркулация на въздуха; 4. Щифт за избор на режим на работа на климатика; 5. Кабел; 6. Скоба

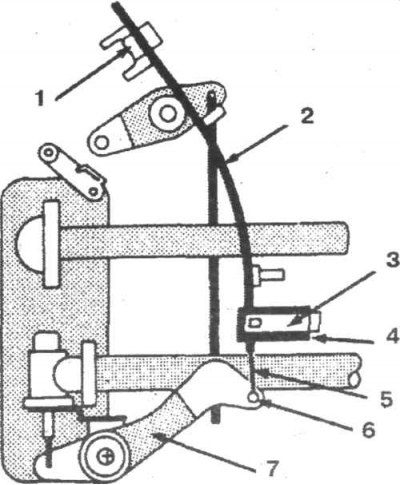

12.4v Монтажни части за температурен кабел
1. Тръбна скоба; 2. Тръба; 3. Скоба; 4. Монтажна втулка на кабела; 5. Кабел; 6. Щифт за избор на режим на работа на системата за отопление и охлаждане; 7. Лост за подаване на вода
Замяна
1. Изключете кабела на отрицателната клема на акумулатора.
2. Отстранете декоративния панел на арматурното табло.
3. Отстранете капаците на жабката и конзолата.
4. Отстранете скобите от кабелите, разкачете кабелите от шпилката на лоста за управление и ги разкачете.

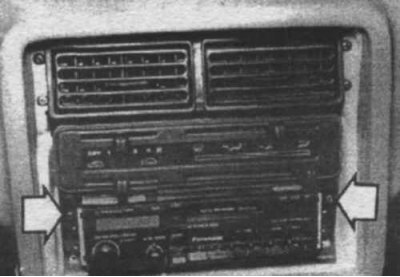

12.5 Винтове за закрепване на блока за управление на климатичната и отоплителна система (обозначени със стрелки).
5. Развийте монтажните винтове на блока за управление на климатика и отоплението (12.5).
6. Изключете устройствата от панела.
7. Монтажът се извършва в реда, обратен на демонтирането.
Монтаж на кабели

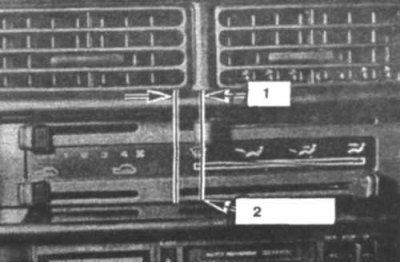

12.8 За да смените кабела, системният лост е настроен на режим на отопление.
1,8 мм; 2. Стандартна позиция на лоста

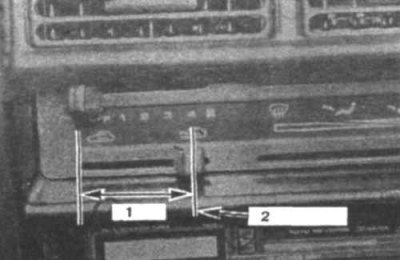

12.9 За да смените кабела, лостът на системата за рециркулация на въздуха е настроен на режим на изключен вентилатор.
1. 53 мм; 2. Стандартна позиция на лоста
Тази процедура е показана на фигури 12.8, 12.9 и 12.10.

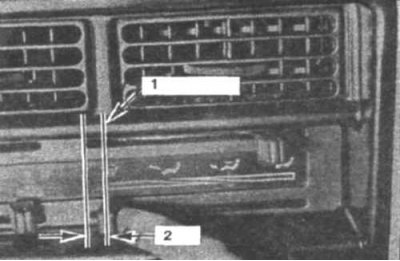

12.10 За да смените кабела, поставете температурния лост в най-лявата позиция
1. Стандартна позиция на лоста; 2,8 мм
Вентилационен и нагревателен кабел
8. Включете отоплителната система (12.8). Поставете лоста на минимално ниво на нагряване, прикрепете кабела към лоста и сменете скобата.
Кабел за рециркулация на въздуха
9. Изключете вентилатора (12.9). Поставете лоста на минимално ниво на вентилация, прикрепете кабела към лоста и сменете скобата.
Кабел за контрол на температурата
10. Поставете лоста на отоплителната система в ляво положение, поставете лоста на водния клапан на максимално ниво, прикрепете кабела към лоста и сменете скобата (12.10).
