Проверка и регулиране на педала на спирачката (Mitsubishi Colt 5)

1. Сгънете назад постелката под педала на спирачката.

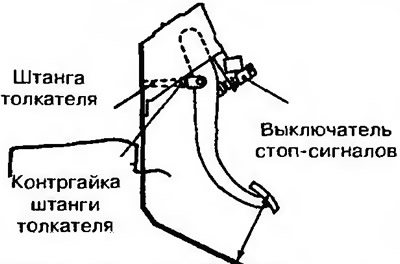

2. Измерете височината на педала на спирачката (фиг. 14.2). Трябва да бъде: автомобили с ляв волан: 163,5-166,5 мм, автомобили с десен волан: 162,5-165,5 мм.



3. Ако измерената височина не отговаря на номиналната стойност, коригирайте я, както следва:

• изключете съединителя на окабеляването от превключвателя на спирачната светлина;

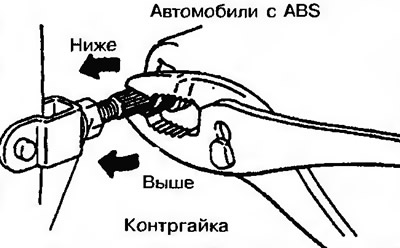

• регулирайте височината на педала на спирачката. За да направите това, разхлабете контрагайката на тласкащия прът и завъртете тласкащия прът с клещи (фиг. 14.3);

• затегнете контрагайката на тласкащия прът;
• натиснете превключвателя на спирачната светлина, докато докосне лоста на педала (превключвателят трябва да се плъзга при натискане);

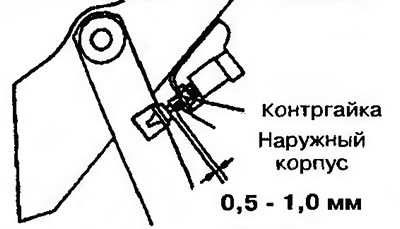

• повдигнете педала на спирачката и завъртете превключвателя на спирачната светлина, за да регулирате разстоянието (фиг. 14.4);

• свържете кабелния конектор към превключвателя на спирачната светлина;
• уверете се, че спирачните светлини не светват, ако педалът на спирачката не е натиснат.

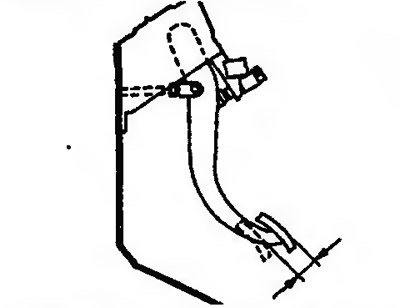

4. При изключен двигател натиснете два или три пъти педала на спирачката, за да създадете вакуум в усилвателя на спирачките. След това натиснете педала с ръка и проверете дали дължината на хода преди началото на съпротивлението (клирънс) съответства на необходимата стойност (фиг. 14.5). Номинална стойност: 3-8 мм.

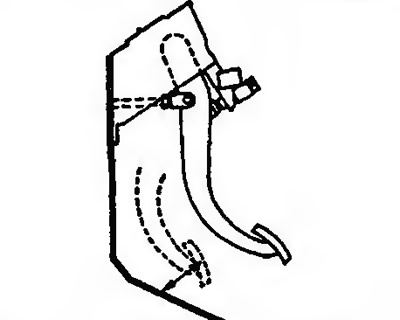

5. Стартирайте двигателя и натиснете педала на спирачката със сила 490 N, след което измерете разстоянието между педала на спирачката и пода на автомобила (фиг. 14.6). Номинална стойност: 80 mm или повече.

(Оригинален източник на информация: MITSUBISHIMAN.ru)



6. Ако празнината не е в рамките на номиналната стойност, проверете дали няма въздух в спирачната система, както и правилното разстояние между спирачната накладка и барабана.
