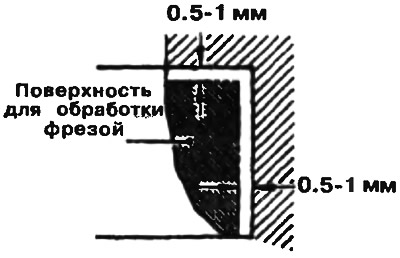

Ориз. 4.20. За да улесните премахването на седалката, първо я обработете с фреза
2. Пробийте отвора за леглото на клапана в главата на цилиндъра до следващия ремонтен размер (фиг. 4.21).

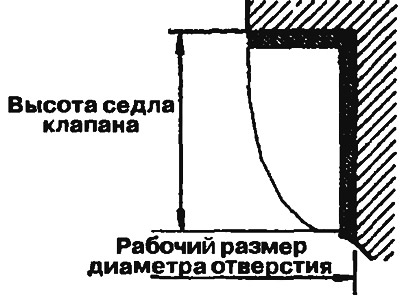

Ориз. 4.21. Пробийте отвора за леглото на клапана в главата на цилиндъра до следващия ремонтен размер
Диаметър за ремонт на седлото на всмукателния клапан:
- 0,3 мм:
- SOHC-31,80-31,83 мм
- DOHC - 34.30-34.33 мм
- 0,6 mm:
- SOHC-32.10-32.13 мм
- DOHC - 34.60-34.63 мм
Диаметър за ремонт на седлото на изпускателния клапан:
- 0,3 мм:
- SOHC - 29.30-29.32 мм
- DOHC - 30.80-30 83 мм
- 0,6 мм:
- SOHC - 29,60-29,62 мм
- DOHC-31.10-31.13 мм
3. Преди да монтирате леглото на клапана, загрейте главата на цилиндъра до 250° или охладете леглото на клапана в течен азот, за да избегнете деформация на отвора в главата на цилиндъра.
4. Обработете леглото на клапана до необходимите размери, а именно необходимите ъгли и ширина.
5. Преди да обновите повърхността на леглото на клапана, проверете хлабината между водача на клапана и клапана. Ако е необходимо, сменете водещата втулка или клапана.
6. Използвайте специален инструмент или нож, за да обработите леглото на клапана, така че ъглите и ширината на леглото на клапана да съответстват на посочените размери. Ъглите на седлото на клапана са показани на фиг. 4.22.

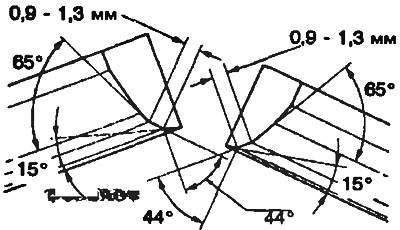

Ориз. 4.22. Ъгли на седлото на клапана
7. След шлайфане на седлото на клапана, смажете клапана и седлото на клапана с шлифовъчна паста. След това проверете височината на издатината на стеблото на клапана.
(Материалът е създаден въз основа на уебсайта MitsubishiMan.ru)
