Планетен механизъм — описание на конструкцията (Mitsubishi Colt 5)

Планетарният механизъм е показан на фиг. 11.247.

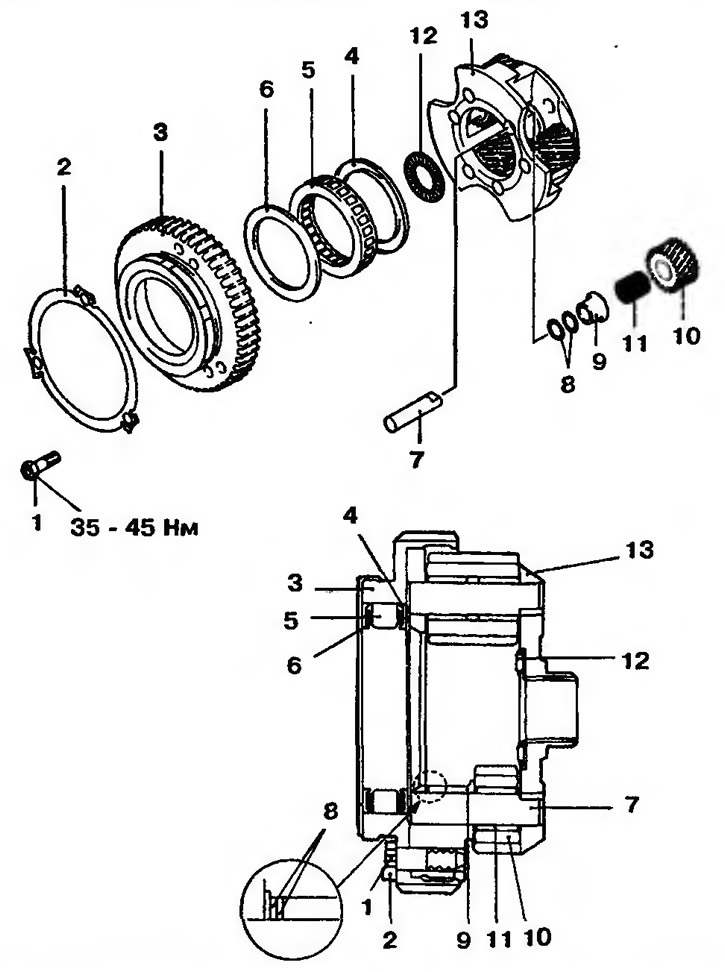

Ориз. 11.247. Планетарна предавка: 1 - Болт; 2 - Заключваща шайба; 3 - Външен пръстен на свободното колело; 4, 6, 8 - Шайби; 5 - Свободен ход; 7 - Сателитен вал; 9 - Втулка; 10 - Сателит; 11 - Ролков лагер; 12 - Аксиален лагер; 13 - Носач
