Скоростна кутия на задния мост (1983-91)
1. Регулатор на ръчната спирачка; 2. Кабелни гайки; 3. Щит; 4. Жило на ръчната спирачка; 5. Барабани; 6. Тръби; 7. Ядки; 8. Полуоска; 9. Карданен вал; 10. Редуктор

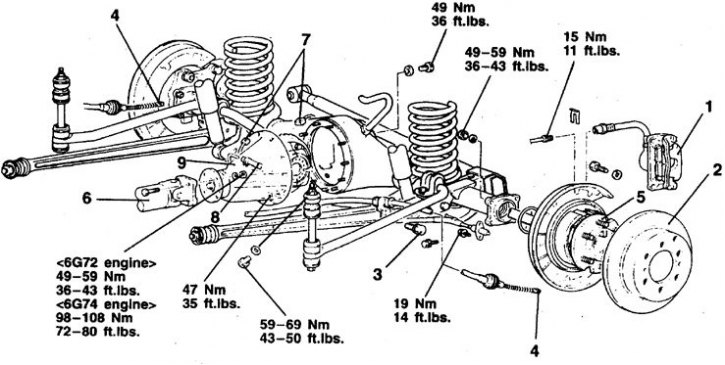

Скоростна кутия на задния мост (1992-98)
1. Задна спирачка; 2. Диск; 3. Болт за монтаж на кабела; 4. Връх на жилото на ръчната спирачка; 5. Полуоска; 6. Карданен вал; 7. Конектор; 8. Маркуч; 9. Редуктор
Демонтиране и монтаж
Автомобили 1983-91.
1. Повдигнете превозното средство и свалете задните колела.
2. Източете маслото от скоростната кутия на задния мост.
3. Свалете барабаните, разкачете жилото на ръчната спирачка и хидравличните тръби.
4. Разхлабете гайките и плъзнете полуосите от диференциала с приблизително 76 мм.
5. Поставете ориентировъчни маркировки и разкачете задния карданен вал.
6. Развийте гайките и свалете скоростната кутия, като поставите количка с крик отдолу.

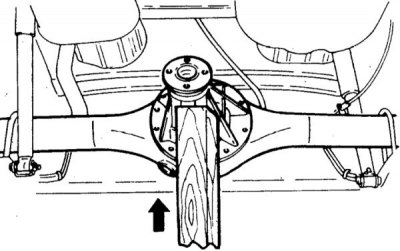

7. Ако е необходимо, закрепете скоростната кутия с горната гайка и я преместете от мястото ѝ, като я ударите през дървен блок, отваряйки уплътнението.
8. Монтажът се извършва в обратен ред.

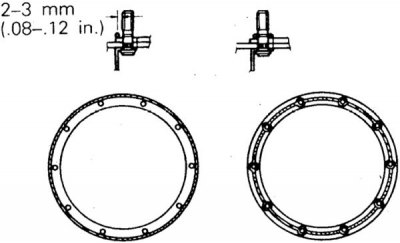

9. Смажете разделените повърхности на скоростната кутия и мостовите греди с уплътнител 3M ART N 8661 или N 8663 или еквивалентен.
10. Затегнете гайките и болтовете до посочените въртящи моменти.
11. След като приключите, отстранете въздуха от спирачната хидравлична система.
Автомобили 1992-98.
1. Свалете задния спирачен диск и спирачния апарат. Преместете опората настрани и я закрепете.
2. Разкачете жилото на ръчната спирачка и хидравличните тръби.
3. Разхлабете гайките и плъзнете полуосите от диференциала с приблизително 76 мм.
4. Нанесете ориентировъчни маркировки и разкачете задния вал на витлото, ако е необходимо, извадете вала от скоростната кутия.
5. Разкачете конектора на кабелите и маркуча от задния мост (върху автомобилни части).
6. Развийте гайките и свалете скоростната кутия, като поставите количка с крик отдолу.
7. Ако е необходимо, закрепете скоростната кутия с горната гайка и я преместете от мястото ѝ, като я ударите през дървен блок, отваряйки уплътнението.
8. Монтажът се извършва в обратен ред.
9. Смажете разделените повърхности на скоростната кутия и мостовите греди с уплътнител 3M ART N 8661 или N 8663 или еквивалентен.
10. Затегнете гайките и болтовете до посочените въртящи моменти.
11. След като приключите, отстранете въздуха от спирачната хидравлична система.
