Забележка: Операциите за демонтиране на двигателя 6V31, 4M4 или 6G7 са подобни. По-долу е дадено описание на процедурата, използвайки двигателя 6G7 като пример.
Забележка:
- Използвайте защитно покритие върху калниците, за да избегнете повреда на боядисаните повърхности на каросерията.
- За да избегнете повреда, дръжте конекторите за частите им, а не за проводниците, когато ги разкачате.
- Маркирайте всички кабели и маркучи, за да избегнете неправилни връзки по-късно. Също така се уверете, че не са заплетени с други кабели или маркучи или не докосват движещи се части.
1. Намалете налягането на горивото в горивната тръба.
2. Свалете капака.
3. Свалете долната опорна плоча и предпазителя на картера на двигателя.
4. Източете маслото от двигателя.
5. Източете охлаждащата течност.
6. Свалете въздушния филтър.
7. Извадете батерията и тавата за батерията.
8. Свалете вентилатора за охлаждане и съединителя на вентилатора за охлаждане.
9. Свалете радиаторния модул.
10. Свалете предната изпускателна тръба.

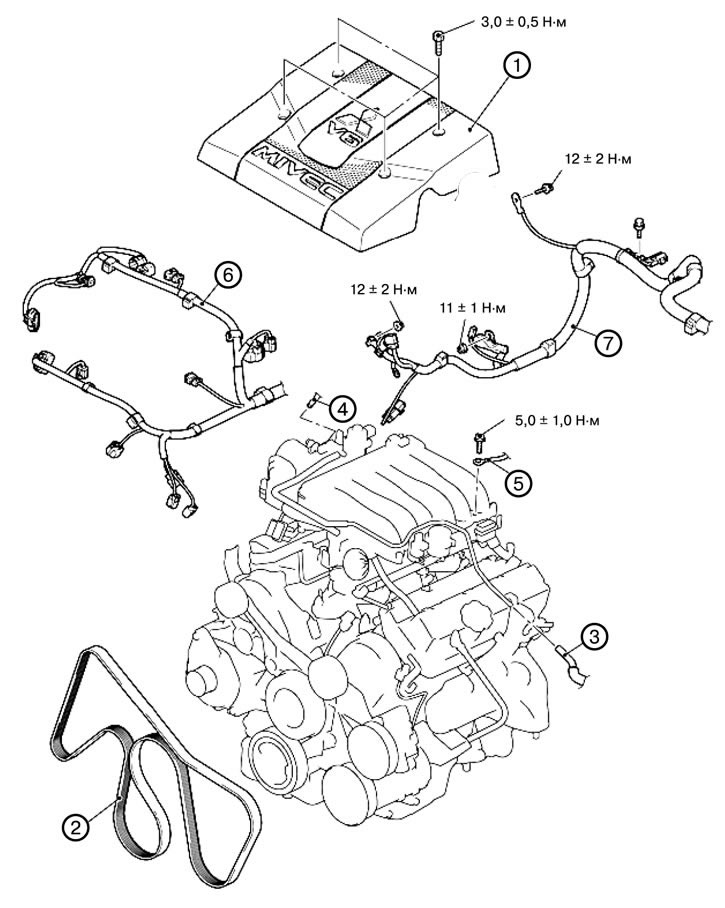

11. Свалете капака на двигателя (1).
12. Свалете задвижващия ремък (2).
13. Отстранете съединението на вакуумния маркуч (3).
14. Свалете съединението (4) на вакуумния маркуч на съединителя на маховика.
15. Отстранете връзките на заземяващия кабел (5).
16. Отстранете окабеляването на управляващия блок (6).
17. Отстранете кабелите на батерията (7).

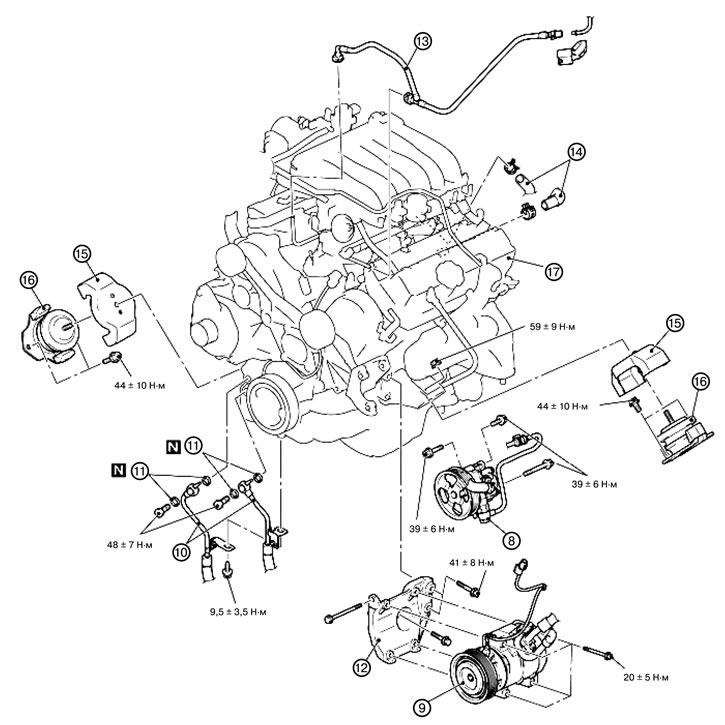

18. Свалете помпата на сервоусилвателя на волана (8).
Забележка: Завържете сваления модул на помпата на сервоусилвателя на волана със скобата и маркучите с тел и го поставете на място, където няма да пречи на свалянето и монтажа на модула на двигателя.
19. Свалете съединителя на компресора и климатика (9).
Забележка: Завържете сваления компресор с тел и го поставете на място, където няма да пречи на свалянето и монтажа на двигателя.
20. Свалете маркуча на охладителя на двигателното масло (10).
21. Отстранете уплътнението (11).
22. Свалете скобата на компресора на климатика (12).
23. Разкачете съединението на маркуча за гориво за високо налягане (13).
24. Свалете блока на скоростната кутия.
Внимание: Не отстранявайте монтажния болт на маховика, обозначен със стрелката. Ако този болт бъде отстранен, маховикът ще бъде небалансиран и повреден.
25. Разкачете съединението на маркуча на нагревателя (14).
26. Свалете ограничителя на опората на двигателя (15).
27. Свалете скобата на двигателя (16).
28. Свалете двигателния блок (17).

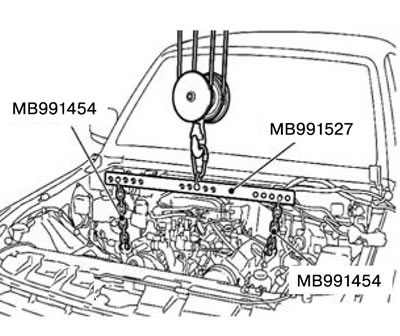

1). Закрепете двигателя към напречната греда и го окачете на подемник или подобно устройство.
2). Поставете дървен блок между опорния крак на крика и картера на двигателя и леко повдигнете двигателя, за да облекчите опората от тежестта на двигателя; след това свалете скобата за окачване на двигателя.
3). Свалете двигателния блок.
Забележка: Уверете се, че всички кабели са откачени от двигателя (електрически конектори), маркучи и др., след което бавно повдигнете двигателя от двигателния отсек.
(Оригиналният материал е публикуван на уебсайта: MITSUBISHIMAN.ru)
Модел с двигател 4M4
Забележка: Операциите по демонтиране на двигателния агрегат на превозно средство с двигател 4M4 са подобни на операциите за демонтиране на двигателя на превозно средство с двигател 6G7.
