Модел с двигател 4M4
1. Извадете основната и спомагателната батерия.
2. Свалете долната опорна плоча и предпазителя на картера на двигателя.
3. Източете охлаждащата течност.
4. Източете маслото от двигателя.
5. Свалете капака на двигателя.
6. Свалете въздушния филтър и въздуховода.
7. Свалете горния капак на радиатора.
8. Свалете охлаждащия вентилатор и съединителя на охлаждащия вентилатор.
9. Свалете задвижващия ремък на компресора на климатика, задвижващия ремък на алтернатора и шайбата на коляновия вал.
10. Свали охладител система за рециклиране количество газове и скоба охлаждане система за рециркулация количество газове.
11. Свалете термостата.
12. Свалете вакуумната тръба, тръбата за връщане на нагревателя и корпуса на термостата.
13. Свалете корпуса на дроселовата клапа.
14. Извадете инжекторите за гориво и горивната релса от отвора.
15. Извадете вакуумната помпа.
16. Свалете главата на цилиндъра и гарнитурата на главата на цилиндъра.
17. Свалете турбокомпресора и изпускателния колектор.
18. Свалете тръбата за всмукване на въздух и всмукателния колектор.
19. Свалете разпределителния вал.
20. Свалете картера.
21. Свалете сензорите за положение на разпределителния вал и коляновия вал.
22. Свалете водната помпа.
23. Свалете помпата на сервоусилвателя на волана.

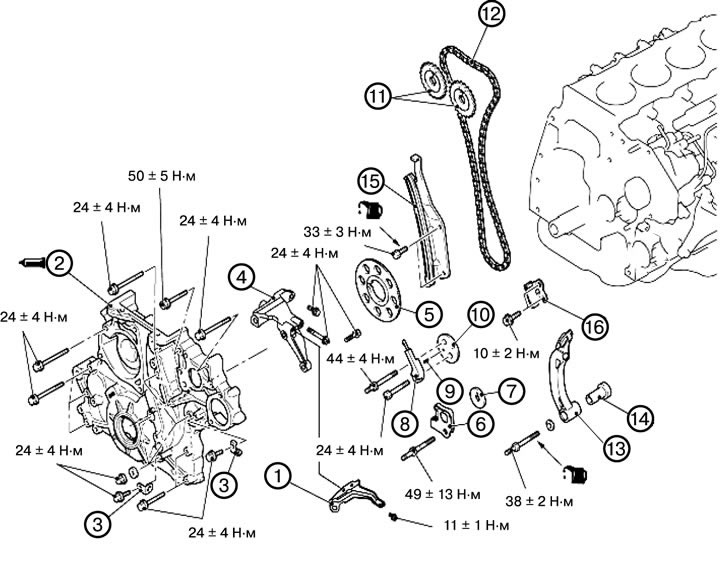

24. Свалете монтажната скоба на електрическата инсталация (1).
25. Свалете капака на веригата за задвижване на прикачното устройство (2).
26. Отстранете скобата на електрическите кабели (3).
27. Отстранете укрепващото ребро на корпуса на спомагателната задвижваща верига (4).
28. Свалете контактния диск на коляновия вал (5).
29. Свалете скобата на ангренажната верига (6).
30. Отстранете междинната шайба A (7).
31. Свалете дюзата за пръскане на масло (8).
32. Отстранете пружинния щифт (9).
33. Отстранете междинната шайба (10).
34. Свалете зъбното колело на разпределителния вал (11).
35. Свалете веригата за синхронизация (12).
Забележка: Нанесете маркировки за синхронизация върху зъбните колела на разпределителния вал и ангренажната верига.
36. Свалете лоста на обтегача (13).
37. Свалете модула на вала на обтегача (14).
38. Отстранете водещата плоча (15).
39. Свалете долната направляваща плоча (16).
