Модел с двигател 6V31
1. Свалете капака на двигателя.
2. Свалете долната и страничната защита на двигателя.

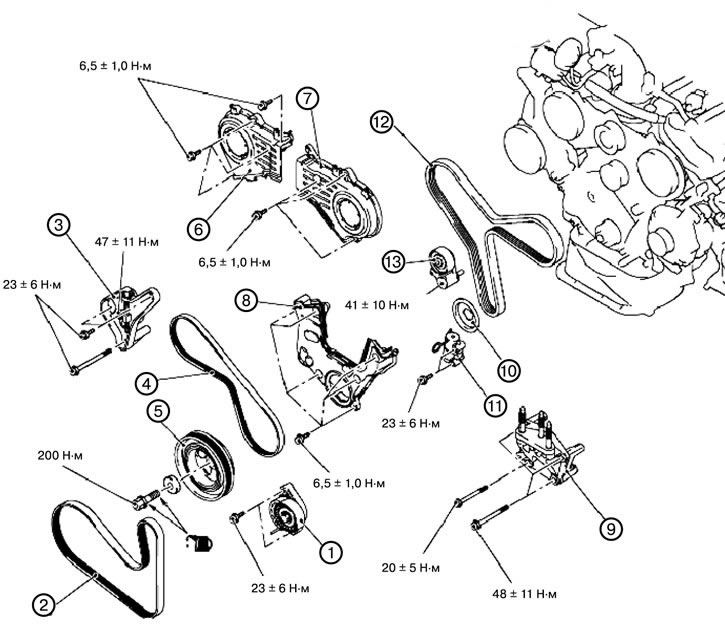

3. Свалете автоматичния обтегач на ангренажния ремък (1).
4. Свалете задвижващия ремък на генератора (2).
5. Свалете скобата (3) на обтягащата ролка на задвижващия ремък на помпата на сервоуправлението.
6. Свалете задвижващия ремък на помпата на сервоусилвателя на волана (4).
7. Свалете шайбата на коляновия вал (5).
8. Свалете горния десен капак на ангренажния ремък (6).
9. Свалете горния ляв капак на ангренажния ремък (7).
10. Свалете долния капак на ангренажния ремък (8).
11. Свалете предната скоба за монтаж на двигателя.
12. Свалете скобата за монтаж на двигателя (9).
13. Свалете предния фланец (10).
14. Свалете автоматичния обтегач на ангренажния ремък (11).
1). Завийте горния болт на обтегача.

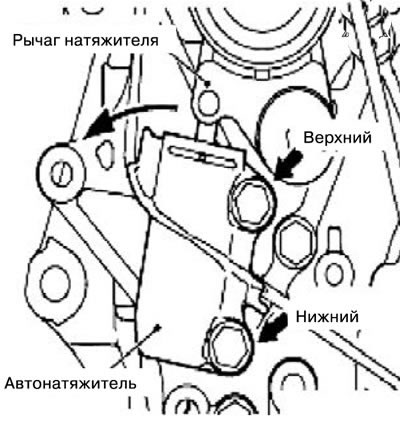

2). Разхлабете долния болт за опъване на автоматичния обтегач и леко го преместете. Извадете пръта от лоста на автоматичния обтегач.
3). Развийте долния болт на автоматичния обтегач и го свалете.
15. Свалете ангренажния ремък (12).
Внимание: Никога не завъртайте коляновия вал обратно на часовниковата стрелка.
1). Завъртете коляновия вал по посока на часовниковата стрелка и поставете буталото на цилиндър № 1 в горна мъртва точка.
2). Поставете маркировка със стрелка върху гладката повърхност на ангренажния ремък, ако той ще се използва повторно.
3). Разхлабете централния болт на обтегателната ролка и след това свалете ангренажния ремък.
16. Свалете възела на обтягащата ролка (13).
Модел с двигател BG7
1. Свалете долната опорна плоча и предпазителя на картера на двигателя.
2. Извадете батерията и отделението за батерията.
3. Свалете въздушния филтър.
4. Свалете задвижващия ремък.
5. Свалете блока на алтернатора.
Материалът е копиран от уебсайта (MITSUBISHIMAN.ru)

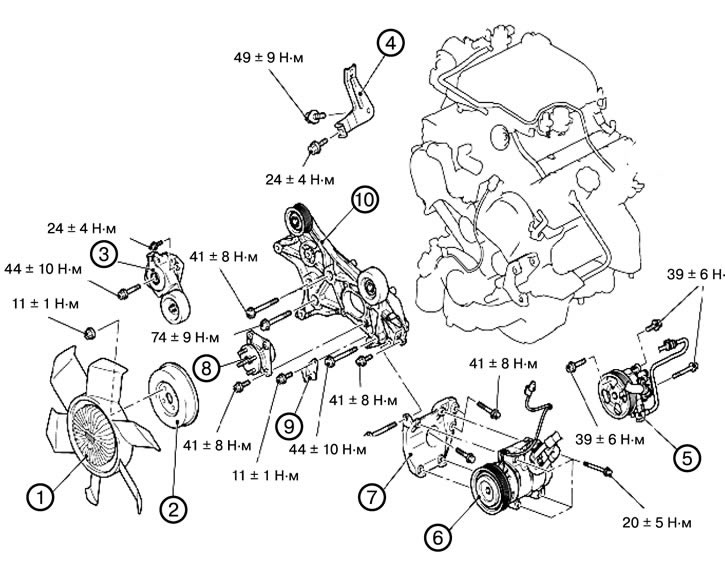

6. Свалете вентилатора за охлаждане и съединителя на вентилатора за охлаждане (1).
7. Свалете ролката на охлаждащия вентилатор (2).
8. Свалете обтегача на задвижващия ремък (3).
9. Свалете монтажната скоба (4).
10. Свалете помпата на сервоусилвателя на волана (5).
11. Свалете съединителя на компресора и климатика (6).
12. Свалете скобата на компресора на климатика (7).
13. Свалете скобата на охлаждащия вентилатор (8).
14. Свалете скобата на индикатора за ангренажен ремък (9).
15. Свалете скобата (10).
16. Свалете предния ляв горен капак на ангренажния ремък (11).
17. Свалете предния десен горен капак на ангренажния ремък (12).
18. Свалете ролката на коляновия вал (13).

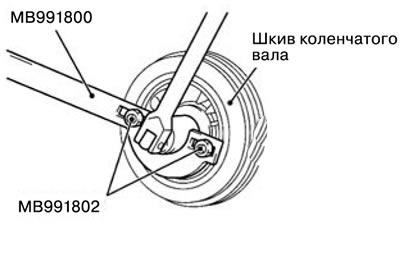

1). Фиксирайте шайбата на коляновия вал, като използвате специалните инструменти MB991800 и MB991802.
2). Разхлабете централния болт и свалете шайбата на ролката на коляновия вал, след което свалете ролката на коляновия вал.
19. Свалете предния долен капак на ангренажния ремък (14).
20. Свалете обтегателната ролка (15).
21. Свалете ангренажния ремък (16).
Внимание: Не завъртайте коляновия вал обратно на часовниковата стрелка.

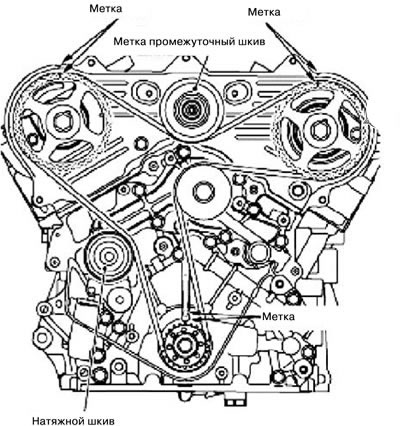

1). Завъртете коляновия вал по посока на часовниковата стрелка, като използвате специален инструмент MD998769, за да подравните маркировките на ангренажния ремък и настройте цилиндър № 1 в горна мъртва точка.
2). Разхлабете монтажния болт на обтегача, след което свалете ангренажния ремък.
22. Свалете автоматичния обтегач (17).
23. Свалете лоста за обтегач на ангренажния ремък (18).
24. Свалете ролката на междинния ангренажен ремък (19).
25. Свалете скобата на помпата на сервоусилвателя на волана (20).
