2. Снимите крышку ремня привода газораспределительного механизма.
3. Проверните коленчатый вал по часовой стрелке и установите поршень 1-го цилиндра в ВМТ в такте сжатия.
4. Поверните ключ зажигания в положение «ON» и прибором MUT-II измерьте натяжение ремня привода газораспределительного механизма.
5. Ослабьте контргайку натяжителя ремня привода газораспределительного механизма.
6. Отрегулируйте натяжение зубчатого ремня привода с помощью болта M6.

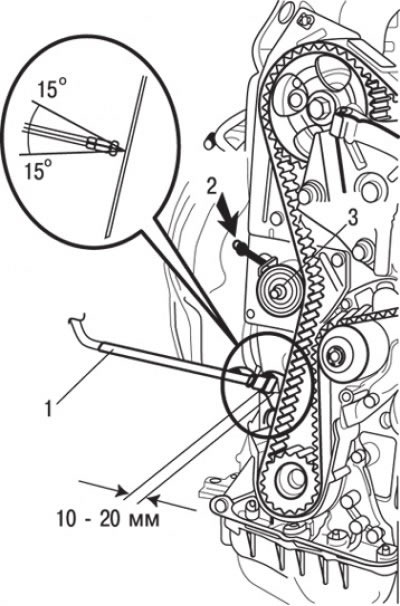

Рис. 5.3. Установка микрофона при измерении натяжения ремня привода газораспределительного механизма: 1 – микрофон MB991668; 2 – болт M6; 3 – контргайка
7. Как показано на рис. 5.3, держите микрофон (MB991668) на расстоянии от 10 до 20 мм с обратной стороны ремня перпендикулярно (наклон не более 15°).
8. Кончиком пальца слегка нажмите на центр ремня между механизмом натяжения и шкивом коленчатого вала в положении, показанном стрелкой на рис. 5.3, и по прибору определите частоту ремня, которая должна быть (90±15) Гц.
Внимание! При измерении температура поверхности ремня должна быть близка к комнатной.
Внимание! Соблюдайте осторожность, чтобы вода или масло не попали в микрофон.
Внимание! Если в процессе измерения возникают сильные порывы ветра или шум вблизи от микрофона, будет велика погрешность измерения.
Внимание! Если измерение проводилось с микрофоном, затрагивающим ремень, значение замера будет отличаться от фактического.
Внимание! Не проводите измерения при работе двигателя.
