2. Zamontuj osłonę przegubu homokinetycznego z przegrodą "EUJ" (11).
3. Zamontuj małą obejmę osłony przegubu homokinetycznego z rozdzielaczem "E1M" (10).
4. Zamontuj dużą obejmę osłony przegubu homokinetycznego z przegrodą "EUJ" (9).
5. Zamontuj osłonę podwójnego przegubu homokinetycznego "EDJ" (8).
Uwaga: Owiń taśmą plastikową wielowypusty podwójnego przegubu homokinetycznego EDJ od strony wału napędowego, aby uniknąć uszkodzenia osłony podczas montażu.
6. Zamontuj podwójny przegub homokinetyczny "EDJ" (7).
7. Zamontuj pierścień sprężynowy (6).
8. Zamontuj osłonę przeciwpyłową (5).
9. Zamontuj pierścień zewnętrzny podwójnego przegubu homokinetycznego "EDJ" (4).
10. Zamontuj zacisk pierścieniowy (3).
11. Zamontuj mały zacisk osłony podwójnego przegubu homokinetycznego "EDJ" (2).
12. Zamontuj duży zacisk osłony podwójnego przegubu homokinetycznego "EDJ" (1).

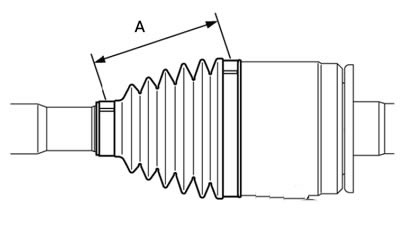

Uwaga: Zaciski osłon przegubu homokinetycznego podwójnego należy zamontować w odpowiedniej odległości od siebie (aby zapewnić wymaganą objętość powietrza wewnątrz pokrywy), a następnie mocno dokręć zaciski.
Wartość nominalna A:
- (Pojazdy z kierownicą po lewej stronie): 93±5 mm;
- (Pojazdy z kierownicą po prawej stronie): 85±5 mm.
