Предупреждение. Перед началом процедуры дайте двигателю полностью остыть.
Снятие
1. Отсоедините провод от отрицательной клеммы аккумулятора. На 16-клапанных моделях Galant SOHC без турбонаддува снимите мотор вентилятора конденсатора кондиционера воздуха; на моделях Galant DOHC с турбонаддувом снимите радиатор (см. Главу 3) и выходной патрубок турбонаддува.
2. Затяните стояночный тормоз и заблокируйте задние колеса. Поднимите автомобиль и установите его на устойчивые подставки.
3. Работая под автомобилем, отвинтите гайку крепления системы выпуска к нижней части выпускного коллектора. Для облегчения операции смажьте резьбу проникающей смазкой.

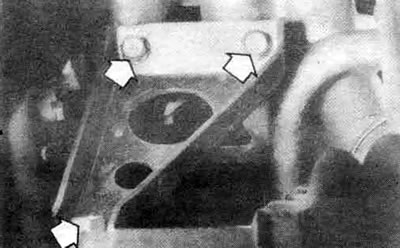

11.3. Работая под автомобилем, нанесите проникающую смазку на резьбы и отвинтите гайки (стрелки) - обратите внимание на то,, что одна гайка не видна
4. На карбюраторных двигателях снимите воздушный фильтр (см. Главу 4).
5. Отсоедините провод датчика кислорода (см. Главу 6).
6. Если двигатель оснащен трубой впуска дополнительного воздуха, нанесите проникающую смазку и отвинтите конические гайки трубы. Снимите трубу с коллектора.

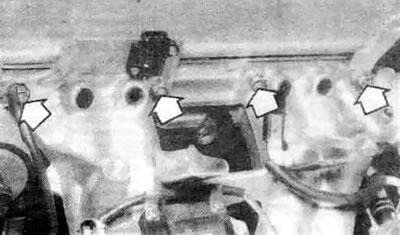

11.6. Нанесите проникающую смазку и отвинтите конусные гайки крепления трубопроводов (стрелки) (показан двигатель 1,5 л)
7. Отвинтите три болта крепления теплового экрана к выпускному коллектору. Снимите тепловой экран.

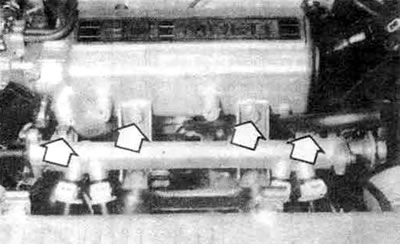

11.7. Отвинтите болты теплового экрана (стрелки) (показан двигатель 2,0 л)
8. Нанесите проникающую смазку на резьбу и отвинтите гайки крепления выпускного коллектора, кронштейнов и элементов системы выпуска.

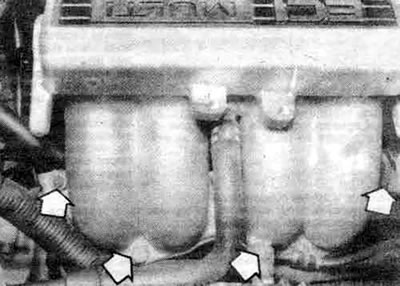

11.8. Отвинтите гайки крепления выпускного коллектора (стрелки) (показан двигатель 2,0л)
9. Снимите коллектор со шпилек и извлеките его из отсека двигателя.
Установка
10. Очистите и проверьте все резьбовые крепежные детали и при необходимости отремонтируйте.
11. Удалите все следы старой прокладки с уплотняемых поверхностей и проверьте их состояние.
12. Установите новую прокладку на шпильки, установите коллектор и затяните гайки в несколько стадий, продвигаясь от центра к краям, до момента, указанного в спецификации этой главы.
13. Установите остальные детали в последовательности. обратной разборке
14. Запустите двигатель и проверьте герметичность подсоединения выпускного коллектора.
