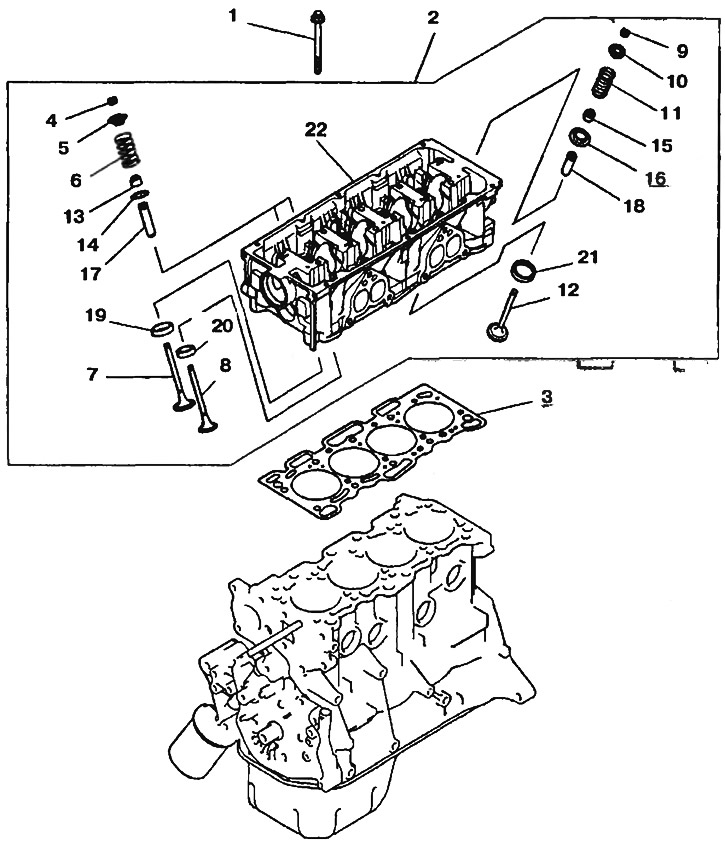

Ориз. 3.42. Цилиндрова глава и клапани на двигатели SOHC 12V: 1 - Болт на цилиндровата глава; 2 - Цилиндрова глава (монтаж); 3 - Гарнитура на цилиндровата глава; 4, 9 - Вентилни шплинти; 5, 10 - Пружинни фиксатори; 6, 11 - Пружини; 7 - Входящ клапан (основен); 8 - Входящ клапан (вторичен); 12 - Изпускателен клапан; 13, 15 - Уплътнения на стеблото на клапаните; 14, 16 - Пружинни седалки; 17 - Водеща втулка на стъблото на всмукателния клапан; 18 - Водеща втулка на стеблото на изпускателния клапан; 19- Пръстен на седалката на всмукателния клапан (основен); 20 - Пръстен на седалката на всмукателния клапан (вторичен); 21 - Пръстен на седалката на изпускателния клапан; 22 - Цилиндрова глава

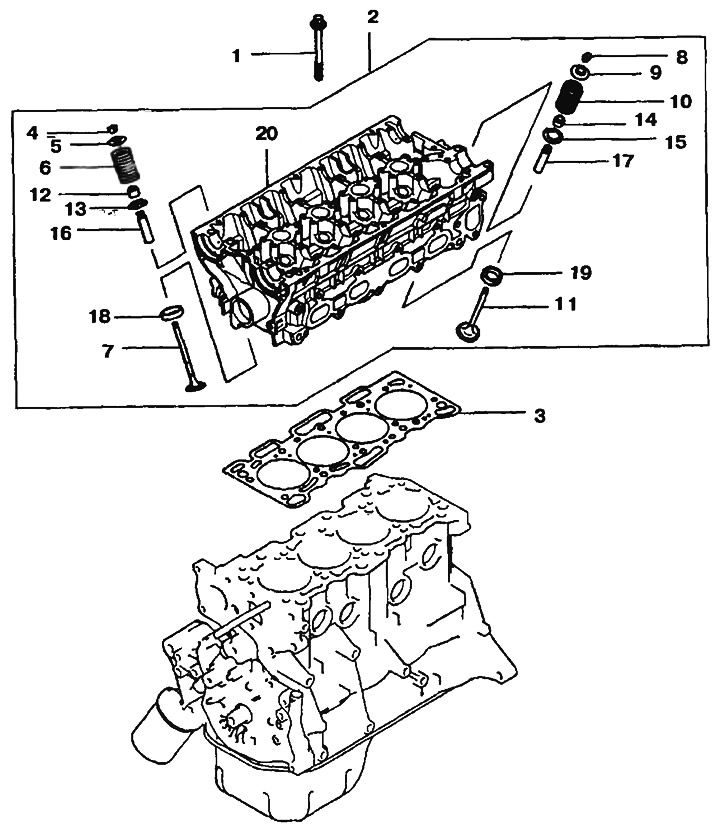

Ориз. 3.43. Цилиндрова глава и клапани на двигатели SOHC 16V: 1 - Болт на цилиндровата глава; 2 - Цилиндрова глава (монтаж); 3 - Гарнитура на цилиндровата глава; 4, 8 - Вентилни шплинти; 5, 9 - Пружинни фиксатори; 6.10- Пружини; 7 - Изпускателен клапан; 11 - Входящ клапан; 12, 14 - Уплътнения на стеблото на клапаните; 13, 15 - Пружинни седалки; 16 - Водеща втулка на стеблото на изпускателния клапан; 17 - Водач на всмукателния клапан; 18 - Пръстен на седалката на изпускателния клапан; 19 - Пръстен на седлото на всмукателния клапан; 20 - Цилиндрова глава

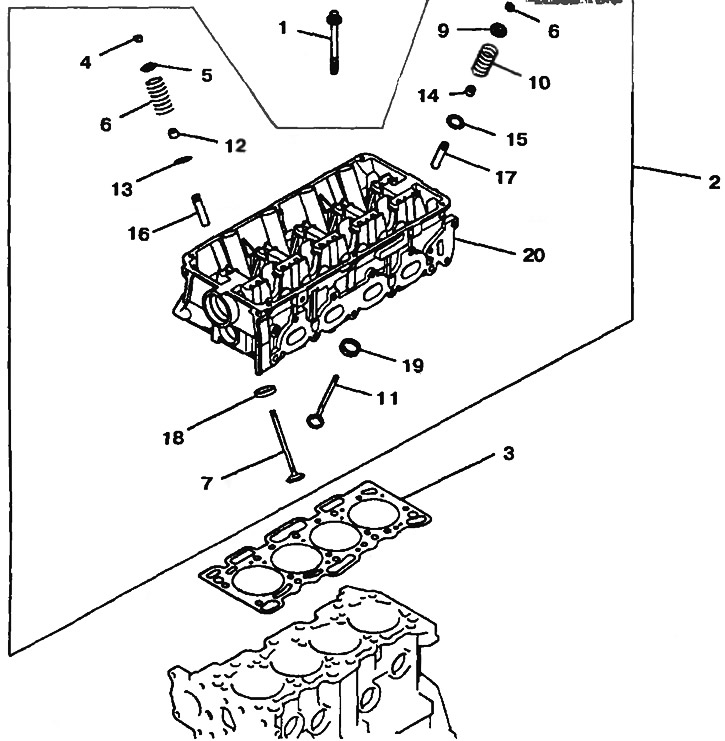

Ориз. 3.44. Цилиндрова глава и клапани на DOHC двигатели: 1 - Болт на цилиндровата глава; 2 - Цилиндрова глава (монтаж); 3 - Гарнитура на цилиндровата глава; 4, 8 - Вентилни шплинти; 5.9- Ресорни седалки; 6, 10 - Пружини; 7 - Входящ клапан; 11 - Изпускателен клапан; 12, 14-Уплътнения на стеблото на клапаните; 13, 15 - Пружинни седалки; 16 - Водеща втулка на стъблото на всмукателния клапан; 17 - Водеща втулка на стеблото на изпускателния клапан; 18 - Пръстен на седлото на всмукателния клапан; 19 - Пръстен на седалката на изпускателния клапан; 20 - Цилиндрова глава
