Проверка на бобините на запалването на двигателя 4G1 (Mitsubishi Colt 5)

1. Измерете съпротивлението на първичната намотка. Измерете съпротивлението между клеми 1 и 2 на разпределителя на запалването (фиг. 7.31). Зададена стойност: 0,5-0,7 Ohm.

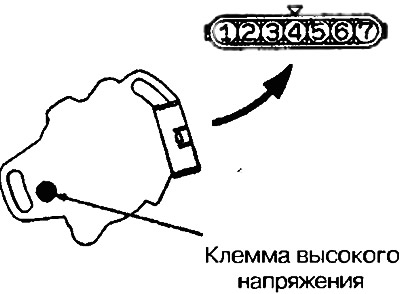

Ориз. 7.31. Проверка на съпротивлението на първичната намотка

2. Измерете съпротивлението на вторичната намотка. Измерете съпротивлението между клема за високо напрежение и клема 1. Определена стойност: 15-22 ома.
