Демонтиране на коляновия вал и блока на цилиндрите (Mitsubishi Pajero 4)

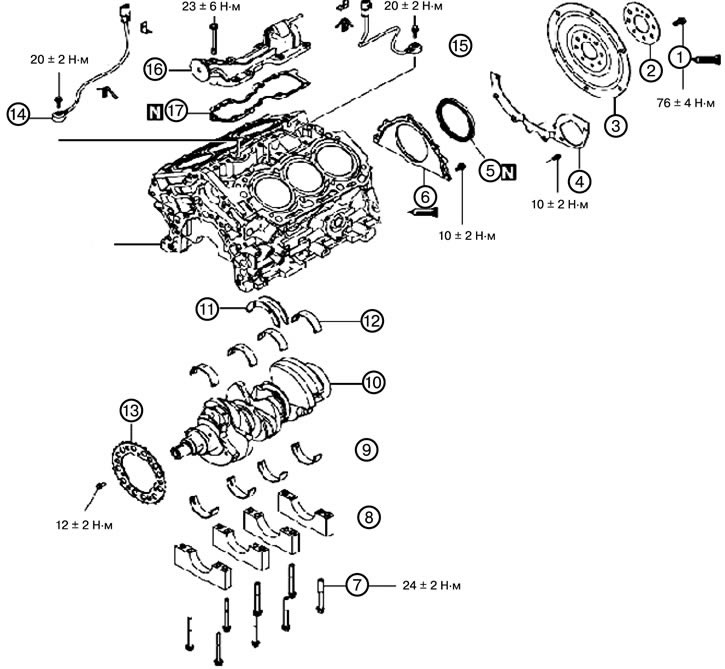

Модел с двигател 6V31 1. Развийте болта на маховика (1).; 2. Свалете адаптерната плоча (2).; 3. Свалете маховика (3).; 4. Свалете задната плоча (4).; 5. Свалете задния семеринг на коляновия вал (5).; 6. Свалете корпуса на семеринга (6).; 7. Развийте болта на капака на лагера (7).; 8. Свалете капака на лагера (8).; 9. Свалете долния лагер на коляновия вал (9).; 10. Свалете коляновия вал (10).; 11. Свалете опорния лагер (11).; 12. Свалете горния лагер на коляновия вал (12).; 13. Свалете сензорния пръстен (13).; 14. Свалете сензора за детонация (14).; 15. Свалете сензора за детонация (15).; 18. Отстранете укрепващия елемент (16).; 17. Отстранете уплътнението на усилващото ребро (17).; 18. Свалете блока на цилиндъра (18).

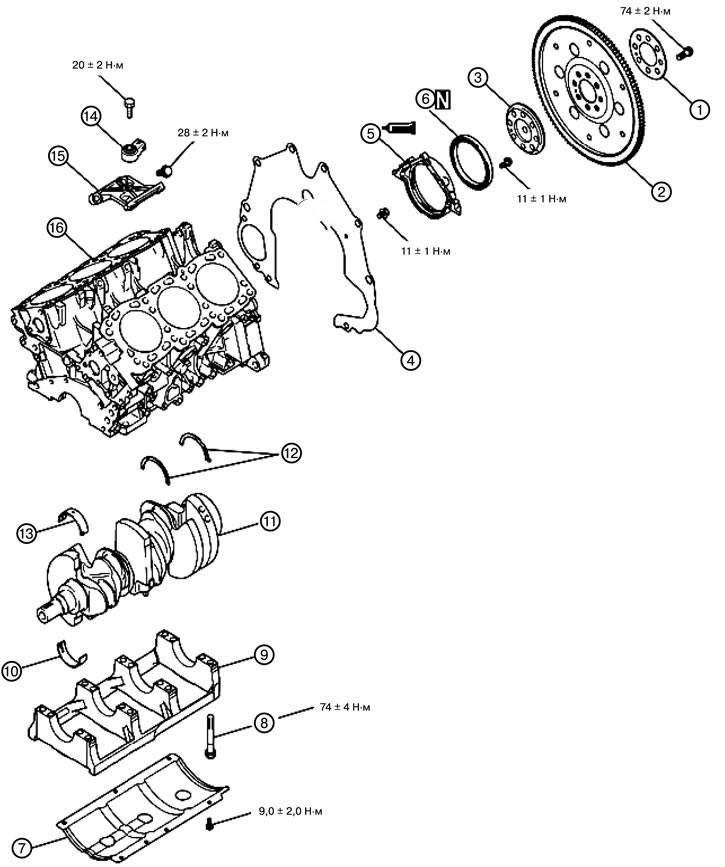

Модел с двигател 6G7 1. Свалете свързващата плоча (1).; 2. Извадете задвижващия диск (2).; 3. Свалете адаптера на коляновия вал (3).; 4. Свалете задната плоча (4).; 5. Отстранете уплътнението на корпуса (5).; 6. Свалете задния семеринг на коляновия вал (6).; 7. Свалете рефлектора (7).; 8. Развийте болта на капака на лагера (8).; 9. Свалете капака на лагера (9).; 10. Свалете долния лагер на коляновия вал (10).; 11. Свалете коляновия вал (11).; 12. Свалете опорния лагер (12).; 13. Свалете горния лагер на коляновия вал (13).; 14. Свалете сензора за детонация (14).; 15. Свалете скобата на сензора за детонация (15).; 16. Свалете блока на цилиндъра (16).

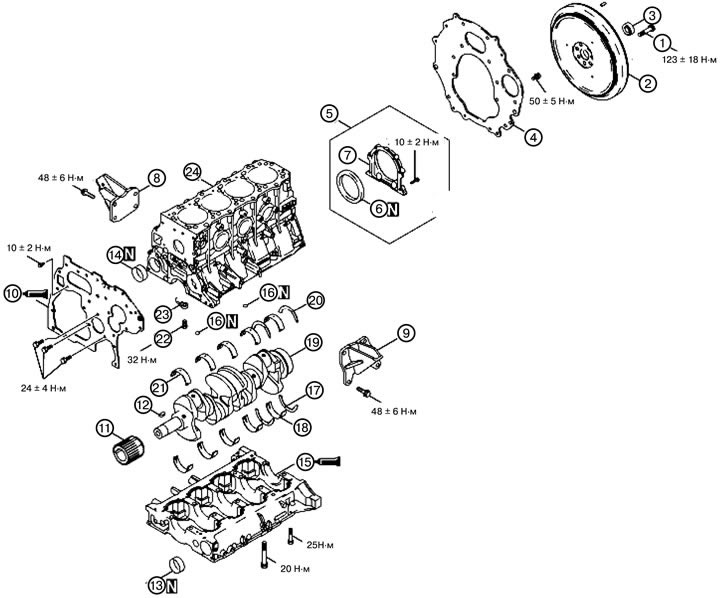

Модел с двигател 4M4 1. Развийте болта на маховика (1).; 2. Свалете маховика (2).; 3. Извадете сачмения лагер (3).; 4. Свалете задната плоча (4).; 5. Свалете уплътнителния блок на задния корпус (5).; 6. Свалете задното семерингово уплътнение (6).; 7. Свалете масленото уплътнение на задния корпус (7).; 8. Свалете дясната скоба за монтаж на двигателя (8).; 9. Свалете лявата скоба за закрепване на двигателя (9).; 10. Свалете предната плоча (10).; 11. Свалете зъбното колело на коляновия вал (11).; 12. Извадете шпонката на коляновия вал (12).; 13. Извадете лагера (13).; 14. Извадете лагера (14).; 15. Свалете долната част на цилиндровия блок (15).; 16. Отстранете уплътнителния пръстен (16).; 17. Свалете горния опорен лагер (17).; 18. Свалете долния лагер на коляновия вал (18).; 19. Свалете коляновия вал (19).; 20. Свалете горния опорен лагер (20).; 21. Свалете горния лагер на коляновия вал (21).; 22. Свалете тестовия клапан (22).; 23. Свалете дюзата за пръскане на масло (23).; 24. Свалете блока на цилиндъра (24).
