Шкив коленчатого вала привода поликлиновых ремней (Mitsubishi Space Star)

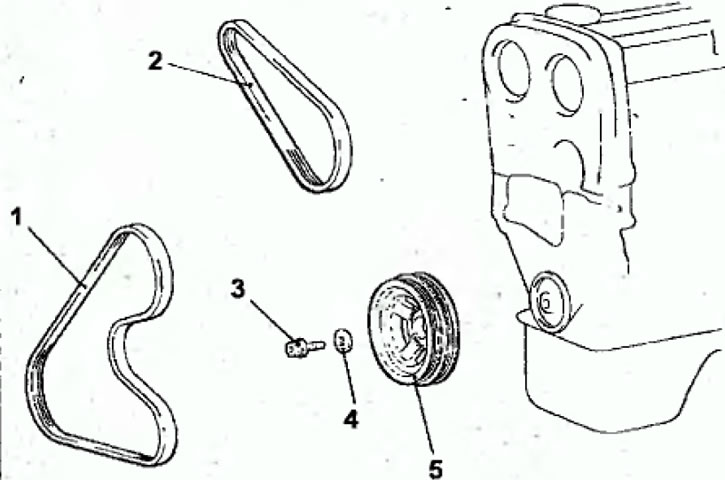

Рис. 2.14. Шкив коленчатого вала привода поликпиновых ремней: 1 - рамень привода насоса усилителя рулевого управления; 2 - ремень привода генератора; 3 - болт, 177—186 Н·м; 4 - шайба; 5 - шкив коленчатого вала

Снятие

• Снимите нижний правый брызговик двигателя.
• Ослабьте натяжение и снимите ремни привода насоса усилителя рулевого управления и генератора.
• Специальными инструментами MD998719 и МВ990767 заблокируйте шкив коленчатого вала от проворачивания и выверните болт крепления шкива (рис. 2.15). Снимите шкив с коленчатого вала.

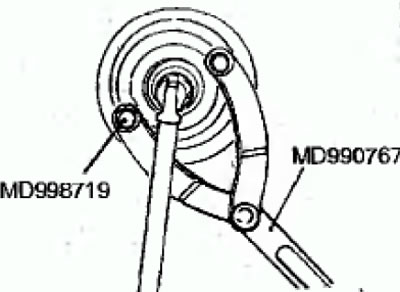

Рис. 2.15. Использование специальных инструментов для блокирования шкива коленчатого вала от проворачивания

Установка

• Установка проводится в последовательности, обратной снятию, с учетом следующего.
• Моторным маслом смажьте болт и шайбу крепления шкива коленчатого вала.
• При затягивании болта креплении шкива специальными инструментами MD998717 и МВ990767 заблокируйте шкив коленчатого вала от проворачивания (см. рис. 2.15).
• Отрегулируйте натяжение ремней.
• Установите нижний правый брызговик двигателя.
