Ако сте га добили од поправке након одржавања вентила, онда су вентили и повезани елементи већ на месту, а ако не, онда:
- Поставите вентил на његово првобитно место.
- Уградите седиште опруге, заптивку опруге и горњу плочу.

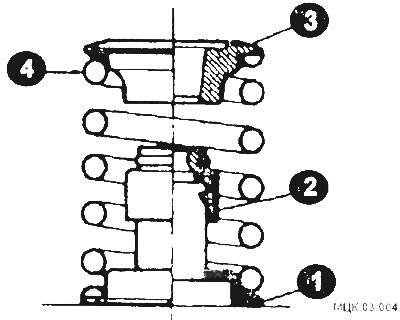

Фитинзи вентила
1 - седло; 2 - поклопац дефлектора уља; 3 - горња плоча; 4 - опруга.

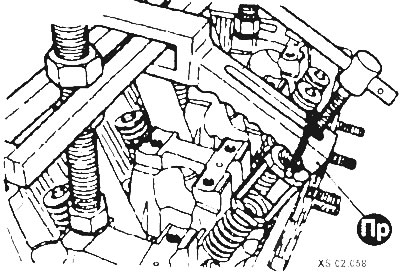

Инсталирајте алат и стисните опруге вентила тако да се види жлеб вентила.

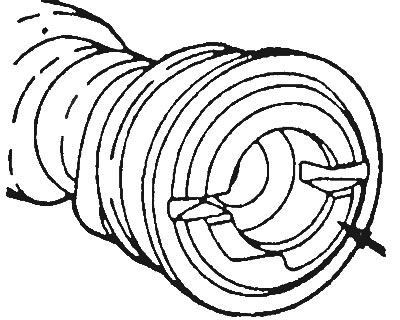

Уградите крекере на горњи жлеб вентила и отпустите опруге отпуштањем алата.
Опсадни крекери ударцем гуменог маља по плочи вентила.
Поновите горњи поступак за све остале вентиле. Обавезно инсталирајте све компоненте на оригинална места и немојте их мешати!
Проверите подешену висину опруга вентила помоћу специјалног лењира или мерног уређаја. Ако је глава поправљена у радионици, тада подешена висина опруга мора одговарати потребној вредности (међутим, проверите поново). Мерење се врши од врха сваког седишта опруге до дна носача. Ако висина није тачна, морају се уградити додатне подлошке.
Будите опрезни, брегасте осовине имају другачији дизајн, немојте збунити.

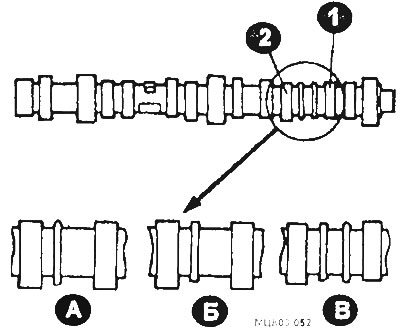

Идентификационе ознаке за моторе са 8 вентила
1 - издувна брега бр. 4; 2 - издувна брега бр. 3; А - мотори 4Г13, 4Г15Б (рани модели); Б - мотори 4Г13, 4Г13; Б - 4Г13 мотор (верзија).
Идентификационе ознаке за моторе са 12 вентила

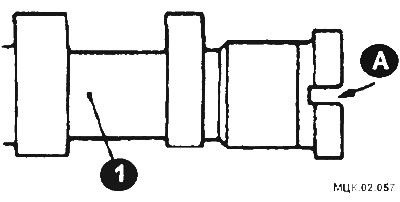

Посебна карактеристика (жлеб А) издувна брегаста осовина (1) DOHC мотори

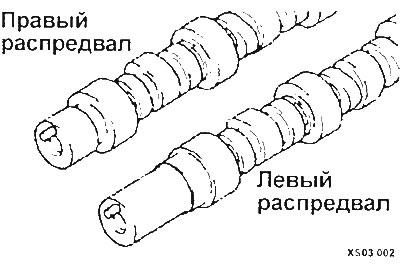

Препознатљиве карактеристике брегастих вратила 6-цилиндарског мотора
Подмажите рукавце вратила моторним уљем и поставите осовине.
Правилно поставите брегасте осовине у лежишта.

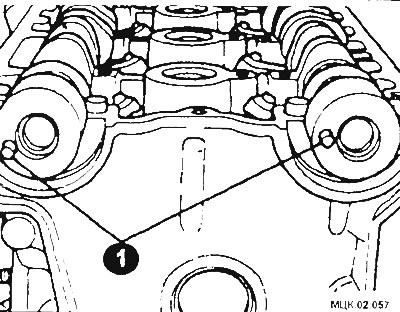

4-цилиндрични Д0ХЦ мотори
1 - игле.

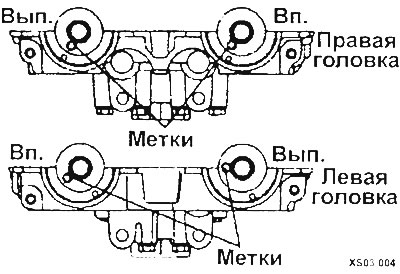

6-цилиндарски мотори 6А12 (D0HC)
Уградите поклопце лежајева по бројевима и ознакама.
Уградите клацкалице.
Затегните монтажне завртње у три корака до обртног момента од 20 Нм.

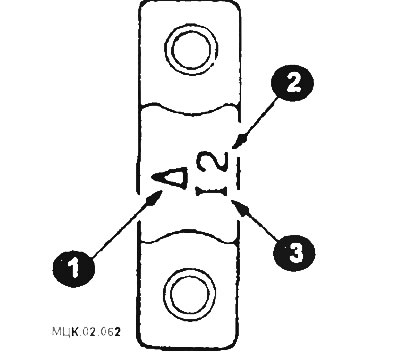

Идентификационе ознаке поклопца брегастог вратила
1 - етикета «испред мотора»; 2 - број поклопца брегастог вратила; 3 - идентификациони симбол (И - усисно брегасто вратило; Е - издувна брегаста осовина).
Редослед затезања завртња поклопца лежаја брегастог вратила
Проверите крајњи отвор брегастог вратила.

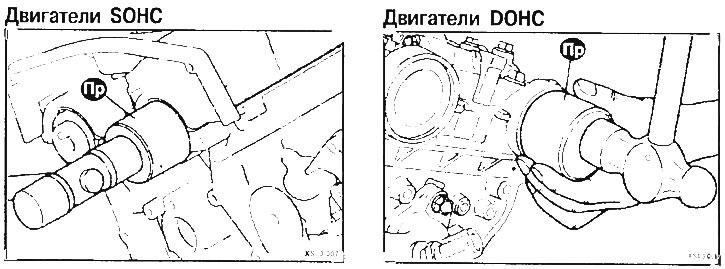

Инсталирајте нове заптивке.
Мотори без хидрауличних славина: Подесите зазоре вентила.

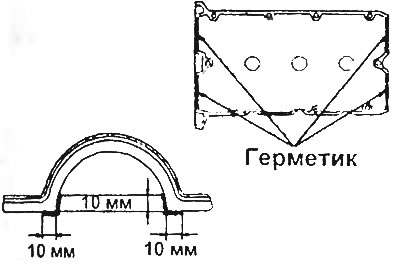

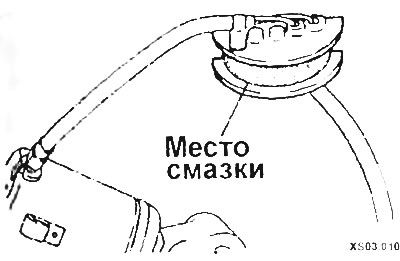

Поставите поклопац/е главе цилиндра, претходно прекривши сферна места поклопца танким слојем заптивача.
Инсталирајте сензор притиска уља (не сви мотори).
