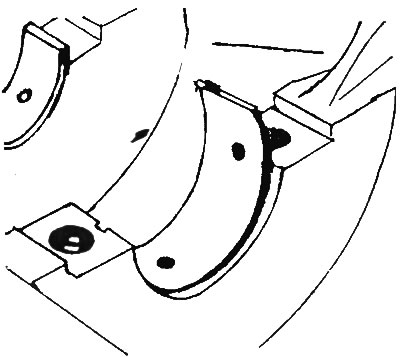

Очистите задње стране нових уметака главног лежаја и поставите половине са рупом за уље на лежишта главног лежаја у блоку цилиндра.

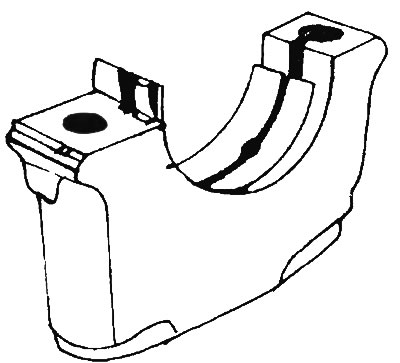

Уградите друге половине из сваког комплета у њихове одговарајуће поклопце лежаја. Уверите се да кључ сваке кошуљице стане у изрез у блоку цилиндра или поклопцу.
ОПРЕЗ: Немојте ударати чекићем у слушалице или гребати предње површине слушалица. До сада није потребно подмазивање.
Обришите површине за седење облога у блоку и главне рукавце радилице чистом крпом. Проверите или очистите рупе за уље на радилици.
Пажљиво поставите радилицу на главне лежајеве. Пре коначног уградње радилице, потребно је проверити зазор уља главних лежајева, који се утврђује једноставним мерењем пречника отвора или употребом посебне мерне пластике.
Одлепите неколико комада пластике одговарајуће величине да бисте измерили размак (треба да буду нешто краће од ширине главних лежајева) и поставите по један комад на сваку главну осовину паралелно са њеном осом.
Очистите површину лежајева у поклопцима и вратите поклопце. Не померајте пластику. Нанесите мало уља на навоје вијака.
Затегните вијке поклопца главног лежаја у три корака на одговарајући обртни момент. Немојте окретати радилицу током ове операције.
Отпустите вијке и пажљиво уклоните поклопце лежаја.

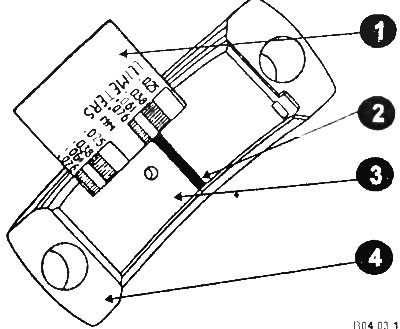

Упоредите ширину згњечене пластике на сваком врату са скалом одштампаном на пластичној врећици и одредите размак. Упоредите своје резултате са техничким подацима.
1 - скала; 2 - пластична жица; 3 - уметак; 4 - контактна површина поклопца.
ПАЖЊА: Ваге на пластичној кеси су у мм и инчима, немојте их збунити.
Ако зазор није исправан, лежајеви су можда били погрешне величине. Пре него што одлучите да ли да замените облоге, проверите да ли између облоге и поклопца има прљавштине и уља. Ако је један крај мерача зазора знатно шири од другог, врат може бити сужен.
Пажљиво очистите све трагове пластике за мерење зазора од рукаваца и лежајева. Немојте гребати површине лежаја.
Облоге се бирају према ознакама и ознакама у боји нанете на радилицу и доњу главу клипњаче.
Ознаке 4-цилиндрични мотор

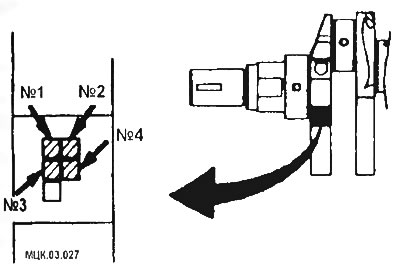

Ознаке радилице

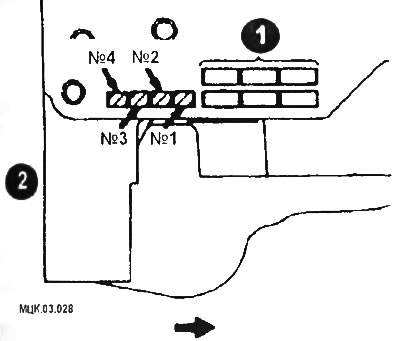

Ознаке блока цилиндара

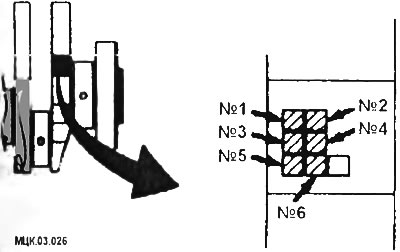

Ознаке 6-цилиндарски мотор
Ознаке за идентификацију лежајева клипњаче (6А12 мотор)
Завршна уградња радилице

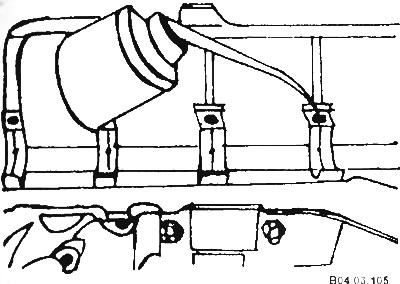

Пажљиво извуците радилицу из мотора. Очистите површину лежајева у блоку, а затим нанесите равномерни слој моторног уља на њих.
Чистим моторним уљем подмазати површине радилице у контакту са уљним заптивкама.
Уверите се да су рукавци радилице чисти, а затим поставите радилицу на место у блок цилиндра.
Очистите површине лежајева у поклопцима и нанесите маст на њих.
Замените поклопце тако да ознаке на поклопцима буду са стране генератора.

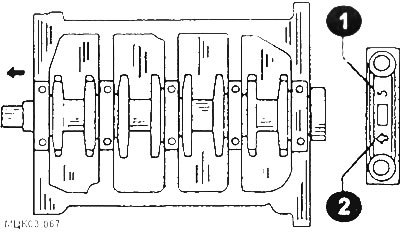

Ознаке поклопца лежаја радилице
1 - број поклопца; 2 - стрелица која показује на предњи део мотора.

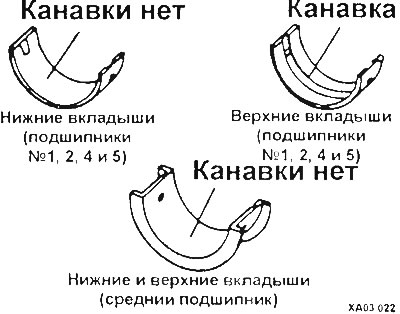

ПАЖЊА: Пре постављања пресвлака, поново проверите облоге у лежиштима навлака. Чаура 3. лежаја треба да буде без уљног жлеба, док остали треба да га имају.

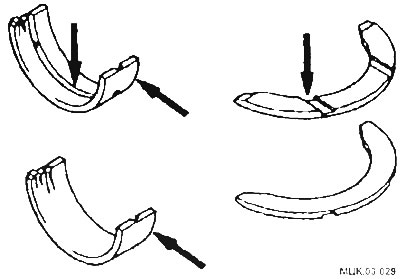

Облоге за 4-цилиндричне моторе
Облоге за 6-цилиндричне моторе
Нанесите лагани слој уља на навоје и доњу страну глава вијака, а затим их поставите.
Затегните матице свих поклопаца главних лежајева осим поклопца потисног лежаја број 3 на наведени обртни момент. Померите осовину напред-назад да бисте поставили шкољке потисног лежаја, а затим затегните матице број 3 на одговарајући обртни момент.
Измерите зазор осовине помоћу сензора или индикатора (види горе).
Окрените радилицу неколико пута руком и проверите да ли се заглављује.

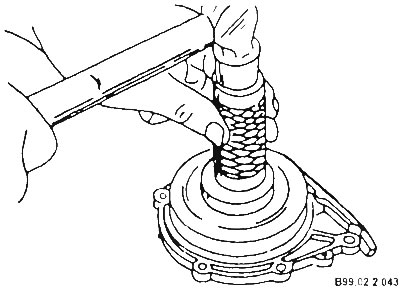

Помоћу трна притисните уљну заптивку у задњи поклопац блока цилиндра.
Користећи дрифт, ставите задњи поклопац блока цилиндра (заптивача) на рукавац радилице и причврстите поклопац за блок.
