Внимание! Спирачните накладки трябва да се сменят на двете предни или задни колела едновременно. Прахът от износването на спирачните накладки съдържа азбест, който е опасен за здравето. Не го вдишвайте
1. Изпомпете спирачната течност от резервоара.
2. Поставете колата на ръчната спирачка. Вдигнете колата.
3. Отстранете колелата.
4. Проверете повърхността на спирачния диск.

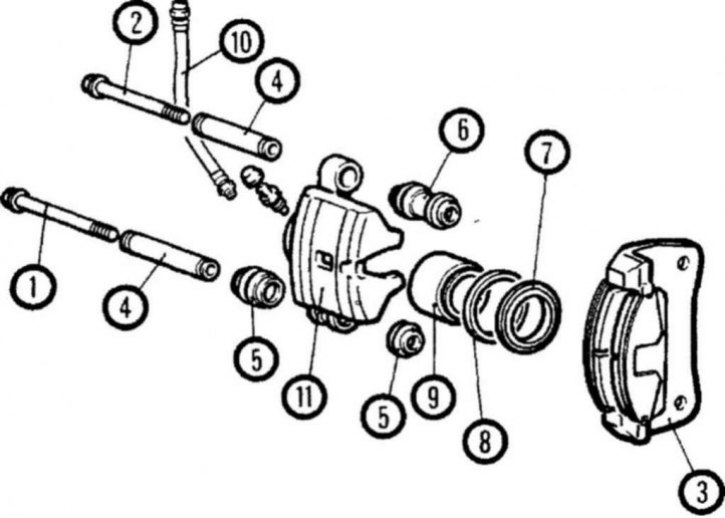

3.5a преден спирачен апарат - PFS15 (модели Colt, Lancer, Mirage)
1. Болт; 2. Болт; 3. Скоба за шублер (с подложки и крепежни елементи); 4. Втулка; 5. Калъф; 6. Втулка; 7. Капачка против прах; 8. Печат; 9. Бутало; 10. Спирачен маркуч; 11. Шублер

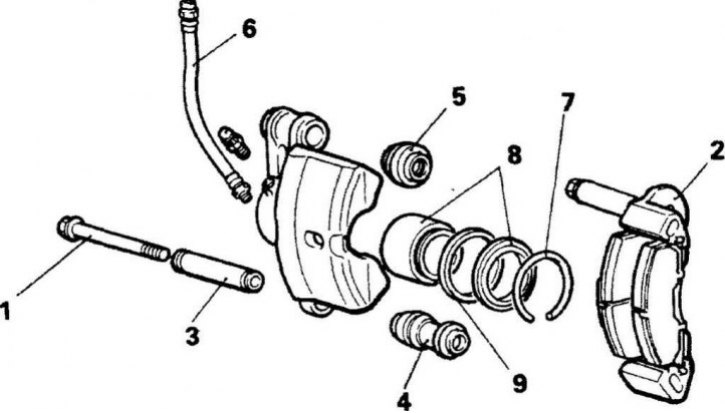

3.5b Преден спирачен апарат - моделът AD54, AD60 е подобен (модели Cordia/Tredia/Galant без турбокомпресор)
1. Пръст; 2. Скоба; 3. Втулка; 4. Калъф; 5. Калъф; 6. Спирачен маркуч; 7. Пръстен; 8. Бутало и капачка за прах; 9. Уплътнение на буталото

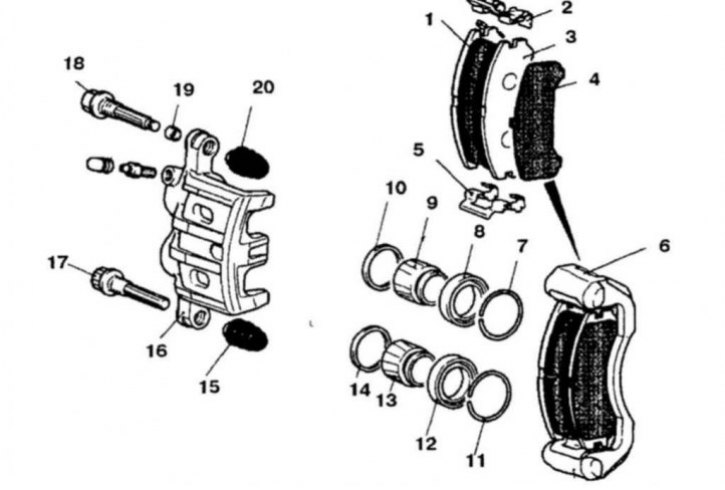

3.5v преден спирачен апарат - Galant модели с турбокомпресор от 1991 г. и по-нови
1. Вътрешна подплата; 2. Закопчаване; 3. Външен тампон; 4. Наслагване; 5. Закопчаване; 6. Скоба; 7. Монтажен пръстен; 8. Калъф; 9. Бутало; 10. Печат; 11. Закрепващ пръстен; 12. Случай; 13. Бутало; 14. Печат; 15. Случай; 16. Шублер; 17. Пръст; 18. Пръст; 19. Втулка; 20. Случай

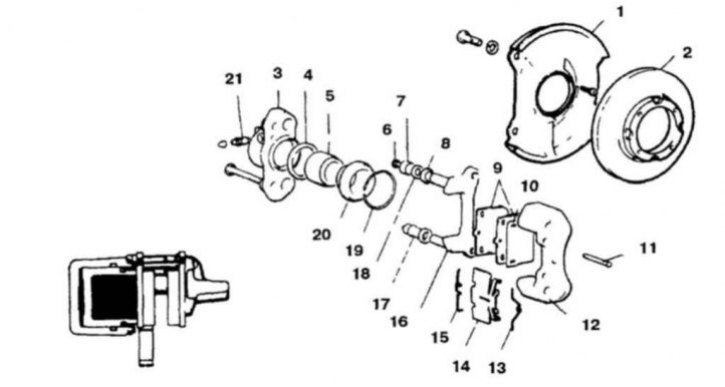

3,5g преден спирачен апарат - Sumitomo Caliper (модели Precis)
1. Екран за прах; 2. Спирачен диск; 3. Шублер; 4. Печат; 5. Бутало; 6. Щепсел; 7. Капачка; 8. Печат; 9. Наслоявания; 10. Противошумна подложка; 11. Щифт; 12. Външен шублер; 13. Скоба; 14. Защитна пластина; 15. Скоба; 16. Скоба; 17. Втулка; 18. Монтажен пръстен; 19. Монтажен пръстен; 20. Печат; 21. Винт за обезвъздушаване

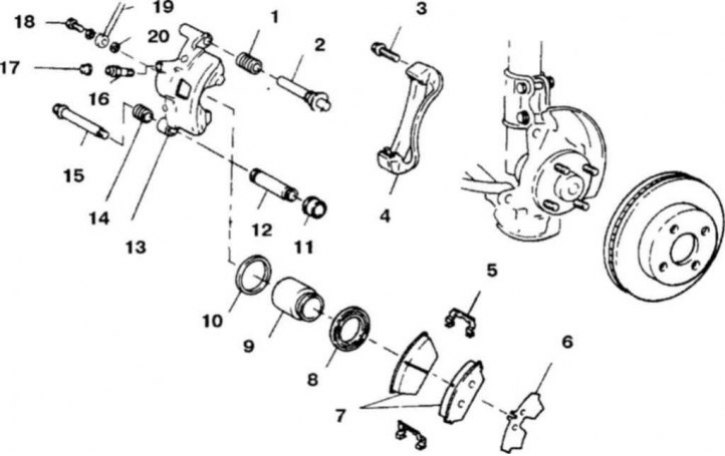

3.5d преден спирачен апарат - Tokico Caliper (модели Precis)
1. Случаи; 2. Пръст; 3. Болт; 4. Скоба; 5. Пролет; 6. Наслагване; 7. Спирачни накладки; 8. Случаи; 9. Бутало; 10. Печат; 11. Случаи; 12. Втулка; 13. Кипър; 14. Втулка; 15. Болт; 16. Обезвъздушаващ винт; 17. Капачка; 18. Свързващ болт; 19. Маркуч; 20. Шайба

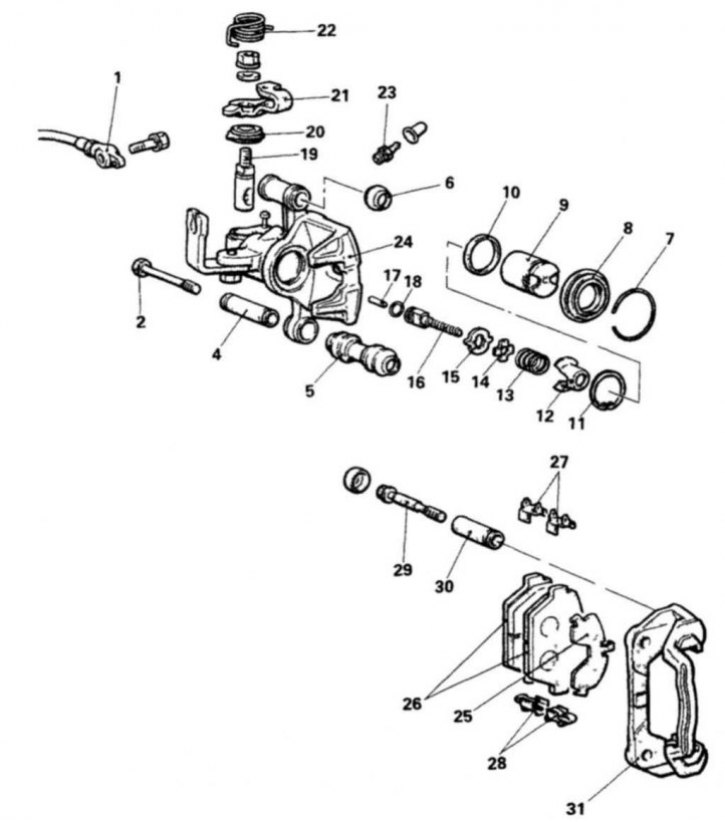

3.5e Задна дискова спирачка - модел AD54 (модели Galant)
1. Спирачен маркуч; 2. Пръст; 3. Не е използван; 4. Втулка; 5. Калъф; 6. Калъф; 7. Монтажен пръстен; 8. Прахоуловител; 9. Бутало; 10. Печат; 11. Разделен задържащ пръстен; 12. Корпус; 13. Възвратна пружина; 14. Пружинна шайба; 15. Ограничител; 16. Ос на механизма за регулиране; 17. Свързващо звено; 18. О-пръстен; 19. Лост; 20. Случай; 21. Лост на ръчната спирачка; 22. Възвратна пружина; 23. Обезвъздушен винт; 24. Калипер; 25. Външен тампон; 26. Наслоявания; 27. Закопчаване; 28. Връх Б; 29. Пръст; 30. Втулка; 31. Скоба
5. Операцията по подмяна на накладките се различава при различните модели (3.5a, 3.5b, 3.5c, 3.5d, 3.5d и 3.5e)
Челюсти Sumitomo (модели Precis)
3.6a Отстранете защитната плоча

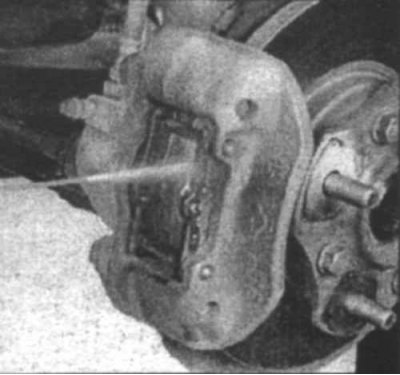

3.6b Почистете спирачките с почистващ разтвор

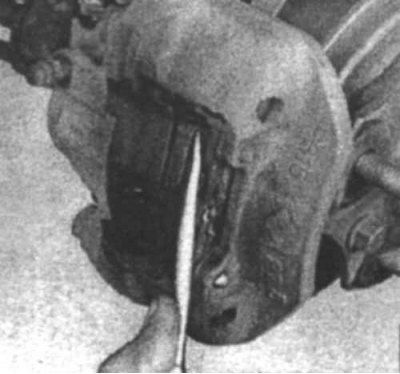

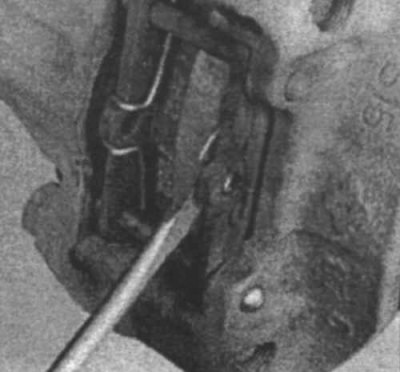

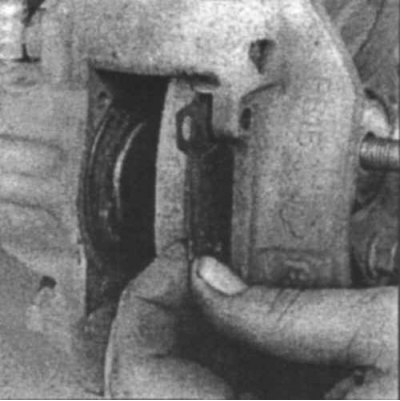

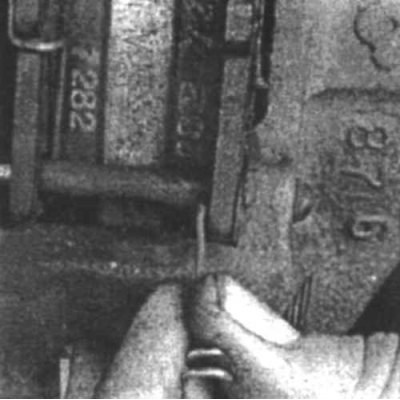

3.6c Разкачете М-образната скоба от външната спирачна накладка...
3.6g...след това отстранете скобата

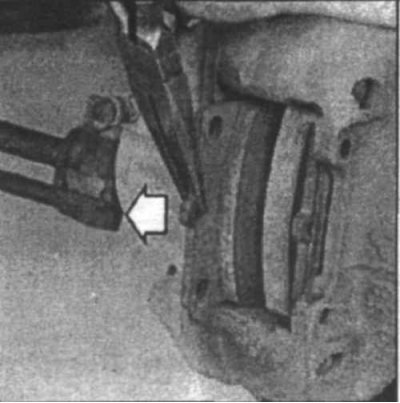

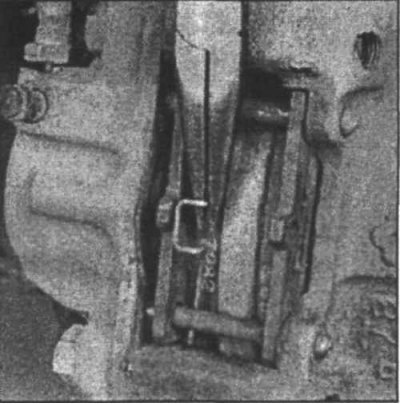

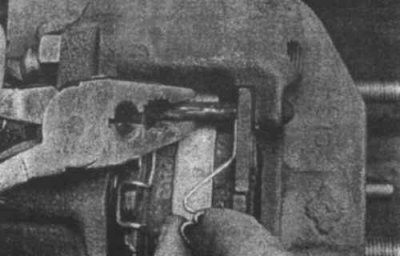

3.6d С помощта на клещи отстранете K-скобата

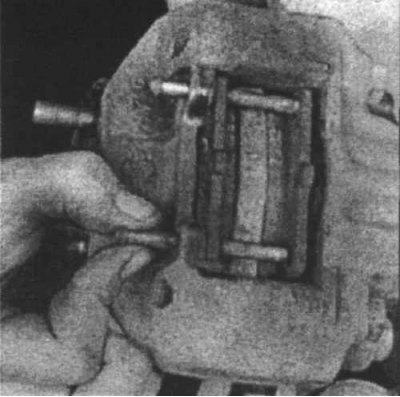

3.6e Извадете двата пръста
3.6g С помощта на скоба натиснете вътрешната облицовка към шублера, за да спуснете буталото по-дълбоко в цилиндъра, за да спечелите допълнително пространство за монтиране на нови накладки
3.6z Свалете спирачните накладки от апарата
3.6i Отстранете шумоподложките

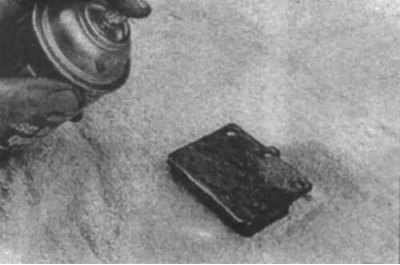

3.6k Преди да инсталирате нови накладки, нанесете антишумна смес на гърба на накладките
3.6L Инсталирайте нови облицовки и крепежни елементи
6. Вижте Фиг. 3.6a, 3.6b, 3.6c, 3.6d, 3.6d, 3.6e, 3.6e, 3.6g, 3.6h, 3.6i, 3.6k, 3.6l.
Челюсти за всички останали модели

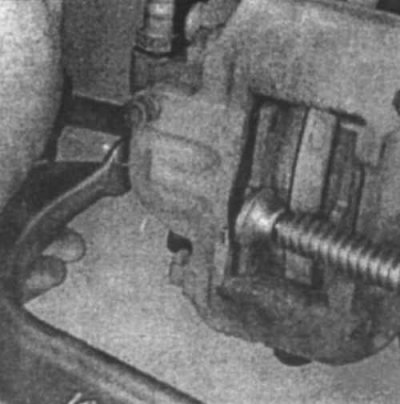

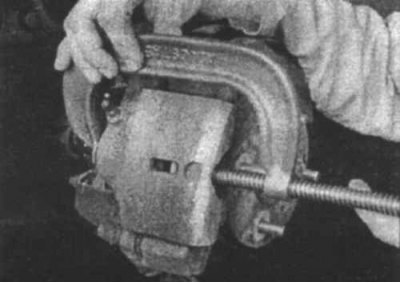

3.7 С помощта на скоба натиснете буталото дълбоко в цилиндъра
7. С помощта на c-образна скоба натиснете буталото дълбоко в шублера (3.7).
3.8 Отстранете долния монтажен болт или щифт

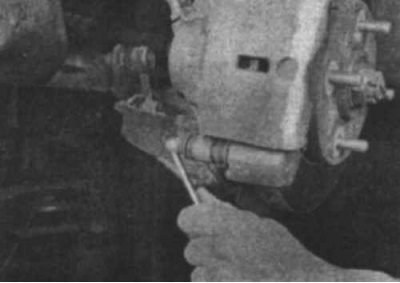

8. Отстранете долния монтажен болт или долния щифт (3.8).

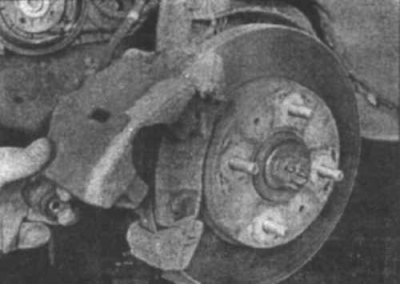

3.9 Повдигнете шублера и го окачете
9. Повдигнете шублера и го завържете (3.9).

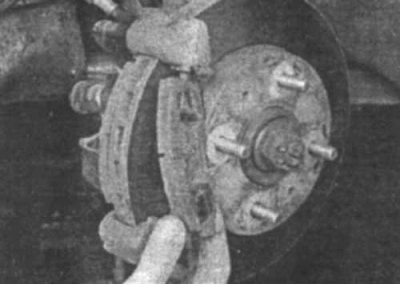

3.10 Свалете спирачните накладки
10. Отстранете накладките от скобата на шублера (3.10).
11. Спуснете буталото дълбоко в шублера, като използвате дръжката на чук.
Материалът е базиран на данни от уебсайта mitsubishiman.ru
12. Смажете задната страна на спирачните накладки със смазка против шум.
13. Монтирайте пружинните скоби на скобата. Монтирайте подложката против шум върху външната облицовка (3.5a, 3.5b, 3.5c, 3.5d, 3.5d) и монтирайте подложките върху скобата.
14. Спуснете шублера върху накладките и монтирайте долния монтажен болт или щифт, като го затегнете до необходимия въртящ момент.
Всички модели
15. След смяна на накладките, натиснете педала на спирачката няколко пъти.
16. Проверете нивото на течността в резервоара.
