Уклањање и уградња
− Пре него што почнете да уклањате делове, урадите следеће:
- А) Уклоните штитнике картера мотора.
- б) (ГДИ мотори) Уклоните погонске каишеве додатне опреме.
− Уклањање делова врши се редоследом бројева који су наведени на слици "Уклањање склопа генератора".

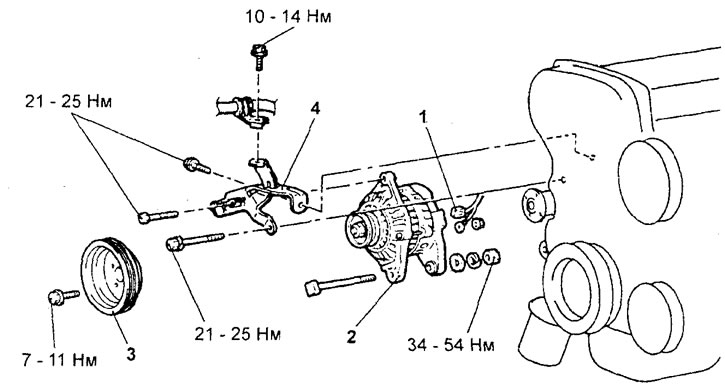

Уклањање склопа генератора (мотор 4Г15-ГДИ). 1 - конектор алтернатора, 2 - алтернатор, 3 - ременица пумпе за расхладну течност, 4 - плоча за подешавање алтернатора.

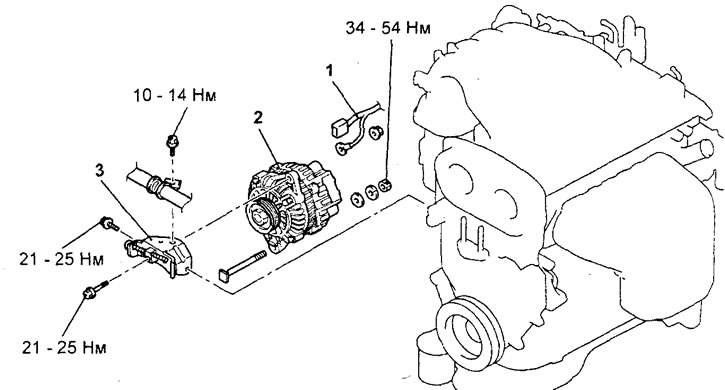

Уклањање склопа генератора (мотор 4Г93-ГДИ). 1 - конектор генератора, 2 - генератор (уклоните носач мотора), 3 - плоча за подешавање алтернатора.

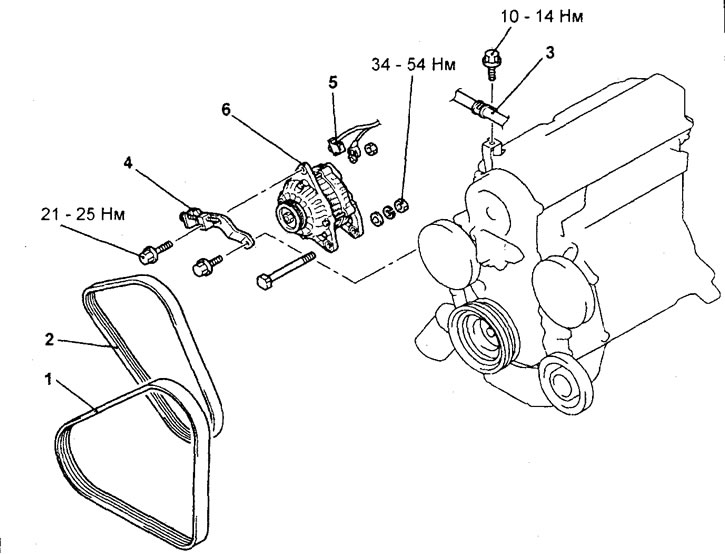

Уклањање склопа генератора (Мотор 4Г15-МПИ). 1 - Погонски ремен компресора клима уређаја и пумпе серво управљача, 2 - погонског ремена алтернатора, 3 - држача хидрауличног црева серво управљача, 4 - шипке за подешавање алтернатора, 5 - конектора алтернатора, 6 - алтернатора.

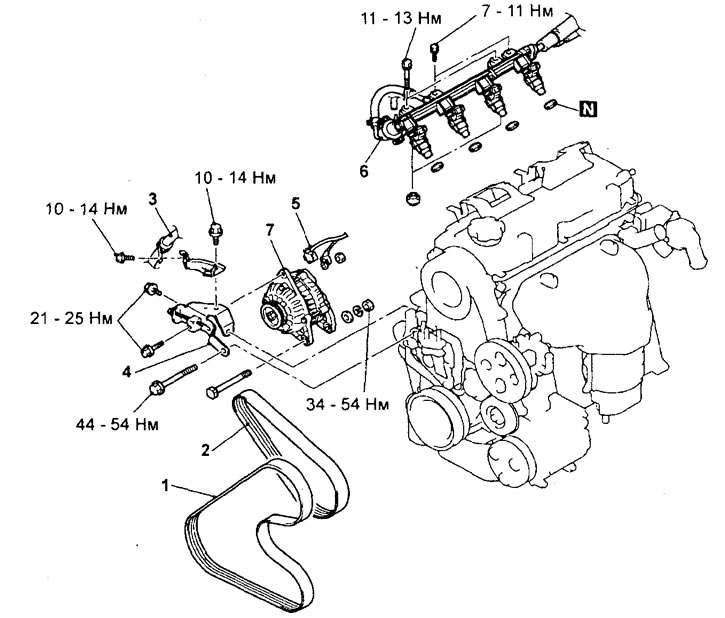

Уклањање склопа генератора (мотор 4Г93-МПИ). 1 - Погонски ремен за компресор клима уређаја и пумпу серво управљача, 2 - ремен за погон алтернатора, 3 - држач хидрауличног црева серво управљача, 4 - шипка за подешавање алтернатора, 5 - конектор за алтернатор, 6 - склоп разводника за гориво са млазнице, 7 - генератор.
− (Мотор 4Г93-МПИ) Приликом уклањања делова обратите пажњу на следеће радње.
1. Уклањање плоче за подешавање алтернатора.
Користећи дизалицу за гаражу, лагано подигните мотор и уклоните вијак за монтажу шипке за подешавање алтернатора.
2. Уклањање склопа разводника горива са ињекторима.
Пажња: будите пажљиви када уклањате склоп разводника за гориво са ињекторима, немојте испуштати ињекторе.
− Уградња делова се врши обрнутим редоследом од уклањања.
− Након завршетка уградње делова, извршите следеће радње:
- А) (ГДИ мотори) Инсталирајте погонске каишеве додатне опреме.
- б) Подесите затегнутост помоћних погонских каишева.
- В) Уградите штитник картера мотора.
Демонтажа
− Демонтажа делова се врши редоследом бројева који су наведени на слици "Демонтажа генератора".

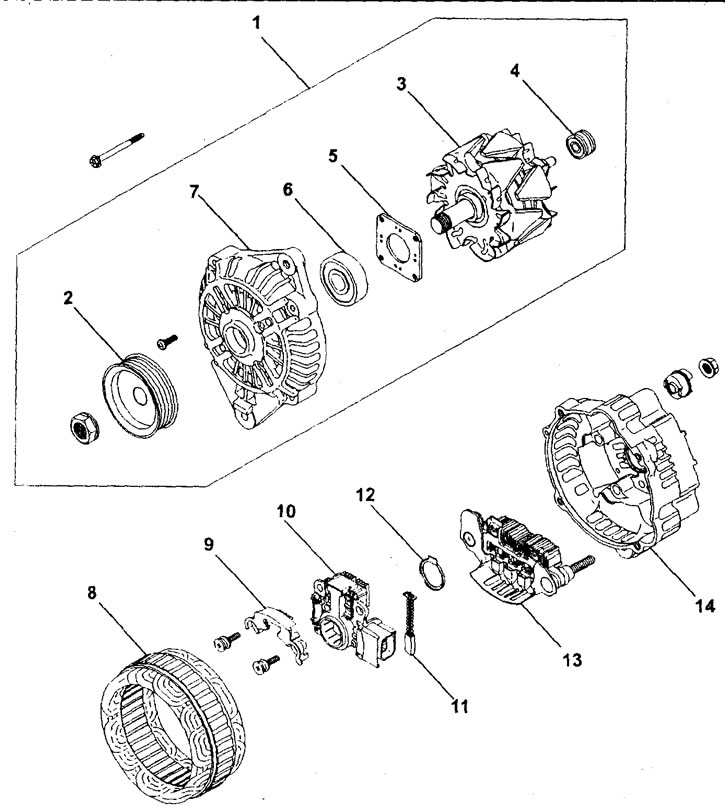

Растављање генератора. 1 - склоп предњег држача алтернатора, 2 - ременица алтернатора, 3 - склоп ротора, 4 - задњи лежај, 5 - држач лежаја, 6 - предњи лежај, 7 - предњи носач алтернатора, 8 - статор, 9 - шипка, 10 - регулатор напона и држач четкица, 11 - склоп четке, 12 - прстен за прашину, 13 - исправљач, 14 - задњи носач алтернатора.
1. Уклањање предњег носача и ременице алтернатора.
А) Одврните вијке.

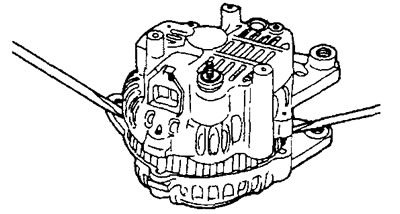

б) Уметните шрафцигер са равном главом између предњег држача алтернатора и статора и користите одвијач као полугу да одвојите (доле) предњи носач генератора.
Пажња: немојте убацивати одвијач превише дубоко, како не бисте оштетили намотај статора.

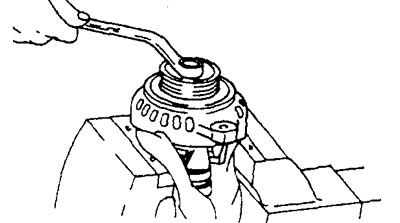

В) Стегните ротор алтернатора у стеге са меким држачем.
Г) Отпустите матицу ременице алтернатора, а затим уклоните ременицу и предњи носач са ротора.
Пажња: немојте оштетити ротор.
2. Уклањање статора, регулатора напона и држача четкице.

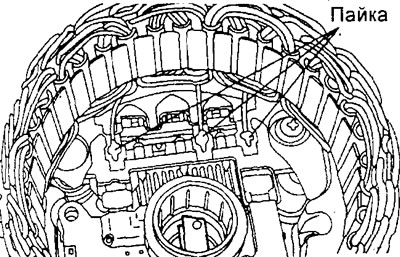

А) Пре уклањања статора, одлемите три жице намотаја статора од главних диода исправљачке јединице.
пажња:
- - Користите лемилицу снаге 180 до 250 В,
- - Приликом лемљења/одлемљења контаката, немојте држати лемилицу у близини делова дуже од 4 секунде.

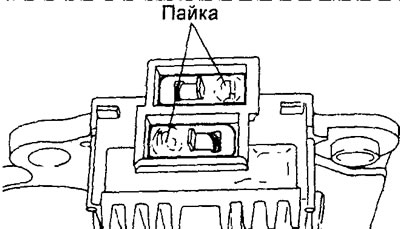

б) Пре него што одвојите јединицу исправљача од регулатора напона и држача четкице, одлемите жице исправљачке јединице.
пажња:
- - Приликом лемљења/одлемљивања контаката пазите да топлота из лемилице што мање утиче на диоде. Обавите ове операције што је брже могуће.
- - Пазите да не примените претерану силу на контакте диоде.
Провера делова генератора
1. Провера ротора.

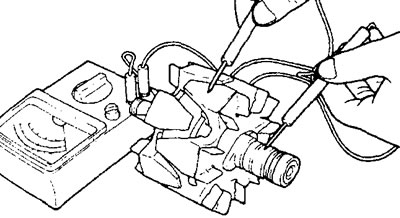

А) Проверите да ли постоји прекид у намотају ротора.
Проверите круг између клизних прстенова. Ако је премало отпора (тежи 0), то значи да је дошло до кратког споја. У случају отвореног кола у намотају ротора или кратког споја, замените склоп ротора.
Називни отпор - приближно 3-5 ома

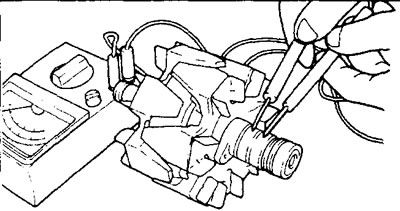

б) Проверите да намотај ротора није кратко спојен на масу.
Проверите континуитет између клизног прстена и језгра. Ако постоји затворено коло (кратко на земљу ") замените склоп ротора.
2. Провера статора.

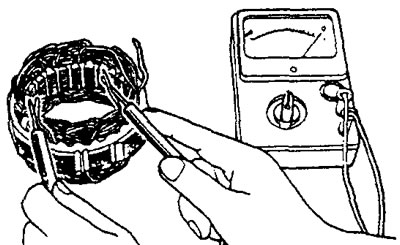

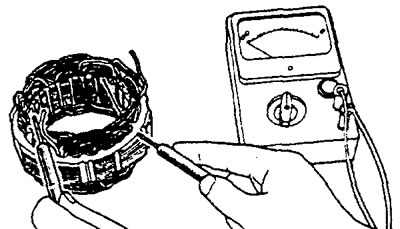

А) Проверите намотај статора.
Проверите да ли постоји прекид кола између терминала намотаја статора. Ако је коло намотаја отворено (отпор тежи бесконачности), затим замените склоп статора.
б) Проверите да намотај није кратко спојен на масу.
Користећи омметар, проверите да намотај статора није кратко спојен на масу. " (да између намотаја статора и језгра нема затвореног кола). Ако отпор тежи нули, замените склоп статора.
3. Провера исправљачке јединице.

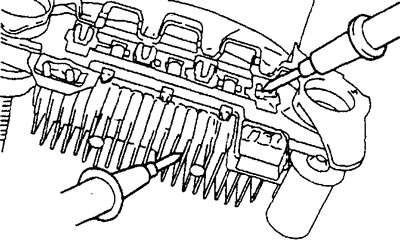

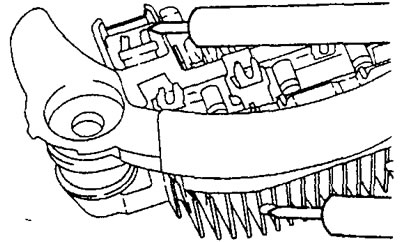

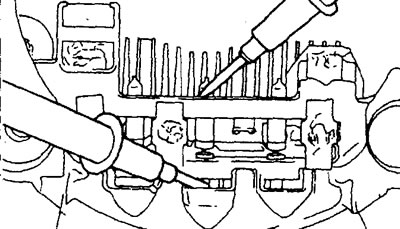

А) Провера позитивног терминала исправљача.
Користећи омметар, проверите да ли је круг између терминала позитивних диода исправљачке јединице и терминала намотаја статора затворен (мали отпор). Обрните поларитет сонди омметра и измерите отпор. Ако је отпор мали, тј. коло је затворено у оба смера, затим је диода прекинута, а склоп исправљача мора бити замењен.
б) Провера негативног терминала исправљача.
- Користећи омметар, проверите да ли је круг између терминала "негативних" диода исправљачке јединице и терминала намотаја статора затворен (мали отпор).
- Обрните поларитет сонди омметра и измерите отпор. Ако је отпор мали, тј. коло је затворено у оба смера, затим је диода прекинута, а склоп исправљача мора бити замењен.
В) Проверавам три диоде.
Тестирајте три диоде тако што ћете повезати амперметар на оба вода сваке диоде, а затим обрнути поларитет везе амперметра. Ако је коло затворено у оба смера за диоду или је коло отворено у оба смера, онда је диода неисправна и исправљачка јединица (блок за расипање топлоте) могу да буду замењени.
4. Замена четке генератора.

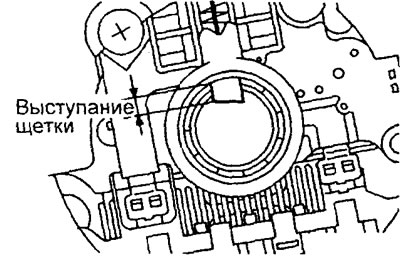

А) Ако је истрошеност четкица достигла максималну дозвољену линију хабања (избочење четкица је мање од минимално дозвољене вредности), а затим га замените пратећи кораке у наставку.
Минимално дозвољено избочење четкица је 2 мм
б) Одлемите жицу четкице и уклоните четкицу алтернатора заједно са опругом.
В) Да бисте инсталирали нову четку, уметните је (заједно са пролећем) у држач четкице и залемите жицу четкице тако да четкица вири као што је приказано.
Скупштина
− Генератор се склапа обрнутим редоследом од растављања.
− Приликом уградње делова обратите пажњу на процедуру уградње склопа ротора.

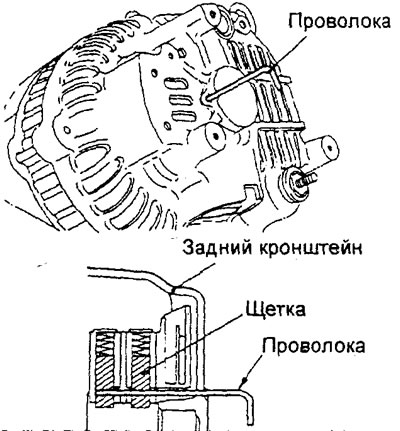

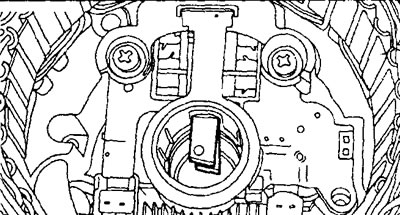

А) Пре постављања ротора у задњи држач, притисните четке надоле и уметните танку, равну жицу у мали отвор на задњем држачу како бисте четкице држали горе.
б) Након постављања ротора, уклоните жицу која држи четке.
