Уклањање
Пре него што почнете да уклањате делове, извршите следеће радње:
- а) (Модели 4WD) Уклоните кутију за пренос (погледајте одељак "Склоп преносног кућишта").
- 6) Скините доње заштитно кућиште јединице за напајање.
- ц) Испразните радну течност из варијатора (погледајте поглавље "Одржавање и опште процедуре инспекције и подешавања").
- д) Испразните расхладну течност (погледајте поглавље "Одржавање и опште процедуре инспекције и подешавања").
- е) Скините кућиште мотора (погледајте поглавље "Мотор - механички део").
- ф) Уклоните батерију и држач батерије.
- г) Уклоните елементе издувног система (погледајте поглавље "Усисни и издувни системи").
− Уклањање делова се врши редоследом бројева који су наведени на слици "Уклањање склопа варијатора".

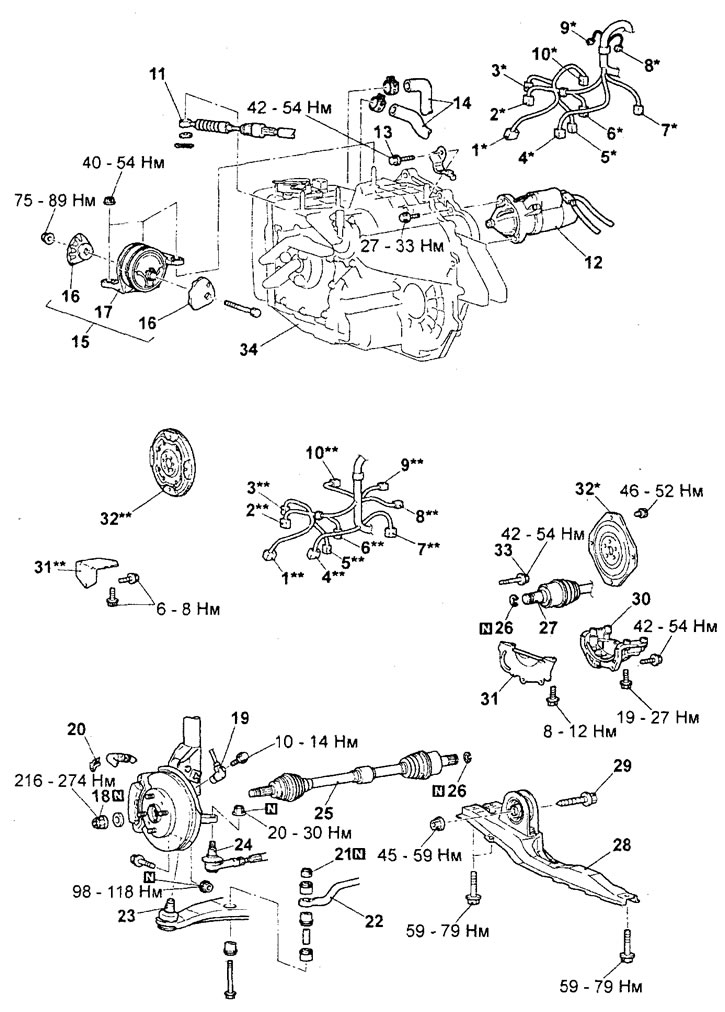

Уклањање склопа варијатора. 1 - конектор за електромагнетне вентиле управљања варијатором, 2 - конектор за прекидач забране покретања, 3 - конектор за сензор притиска радног флуида варијатора, 4 - конектор за сензор притиска у главном воду, 5 - конектор за погон сензор брзине ременице, 6 - конектор за повезивање, 7 - конектор сензор брзине ременице, 8 - конектор националног сензора, 9 - конектор сензора температуре расхладна течност, 10 - конектор индикатора температуре радног флуида, 11 - прикључак контролног кабла варијатора (страна варијатора), 12 - стартер, 13 - вијак носача варијатора, 14 - црева расхладне течности, 15 - носач варијатора, 16 - потпорни чеп, 17 - ослонац, 18 - контраматица погонске осовине, 19 - сензор брзине точка, 20 - обујмица кочионог црева, 21 - матица за монтажу стабилизатора, 22 - стабилизатор, 23 - куглични зглоб доњег предњег носача вешања, 24 - крај вучне шипке, 25 - лева погонска осовина, 26 - потпорни прстен, 27 - десни погон осовина, 28 - вијак попречне греде, 29 - попречна греда, 30 - носач варијатора, 31 - поклопац претварача обртног момента, 32 - погонска плоча претварача обртног момента, 33 - причврсни вијак, 34 - склоп варијатора.
Напомена:
- - Навртку којом се варијатор причвршћује за попречну греду прво треба само претходно затегнути, а коначно затезање до наведеног момента извршити након што се варијатор потпуно спусти на ослонце.
- - Ставке означене са "*" - само за моделе са мотором 4G15.
- - Ставке означене са "**" су само за моделе са мотором 4G93.
− Да бисте уклонили неке делове или их одвојили од других делова, користите одговарајућа поглавља:
- − стартер - види поглавље "Систем за покретање мотора";
- − погонска вратила - видети поглавље "Погонске осовине и осовине";
- − доњи крак предњег вешања и стабилизатор - види поглавље "Суспензија";
- − сензор брзине точка - види поглавље "Кочиони систем".
Инсталација
− Уградња делова се врши обрнутим редоследом од уклањања.
− Приликом уградње делова обратите пажњу на следеће радње:
1. Инсталација склопа варијатора.

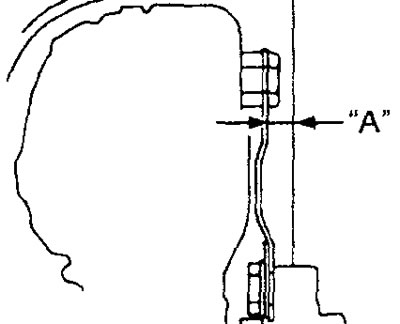

Померите претварач обртног момента до краја према ЦВТ-у све док вредност "А" приказана на илустрацији не одговара номиналној вредности, а затим инсталирајте ЦВТ склоп на мотор.
Димензија "А" - 12,2 мм

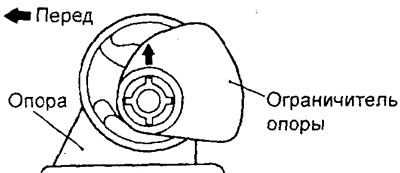

2. Граничник подршке варијатора.
Поставите граничник носача варијатора тако да се стрелица на граничнику налази као што је приказано на слици.
− По завршетку уградње делова извршите следеће радње:
- а) Инсталирајте компоненте издувног система (погледајте поглавље "Усисни и издувни системи").
- б) Инсталирајте батерију и носач батерије.
- ц) Инсталирајте кућиште мотора (погледајте поглавље "Мотор - механички део").
- д) Напуните расхладном течношћу (погледајте поглавље "Одржавање и опште процедуре инспекције и подешавања").
- е) Напуните варијатор радном течношћу (погледајте поглавље "Одржавање и опште процедуре инспекције и подешавања").
- ф) Инсталирајте доње заштитно кућиште јединице за напајање.
- г) (Модели 4WD) Инсталирајте кутију за пренос (погледајте одељак "Склоп преносног кућишта").
- х) Извршите следеће провере и подешавања (погледајте одељак "Провера ЦВТ управљачког система"):
- - проверите и, ако је потребно, подесите прекидач забране покретања мотора и управљачки кабл варијатора;
- - проверите рад селектора варијатора;
- - проверите и, ако је потребно, подесите механизам браве за паљење;
- - проверити и, ако је потребно, подесити систем закључавања бирача варијатора;
- - ако је потребно, подесите управљачки кабл варијатора.
