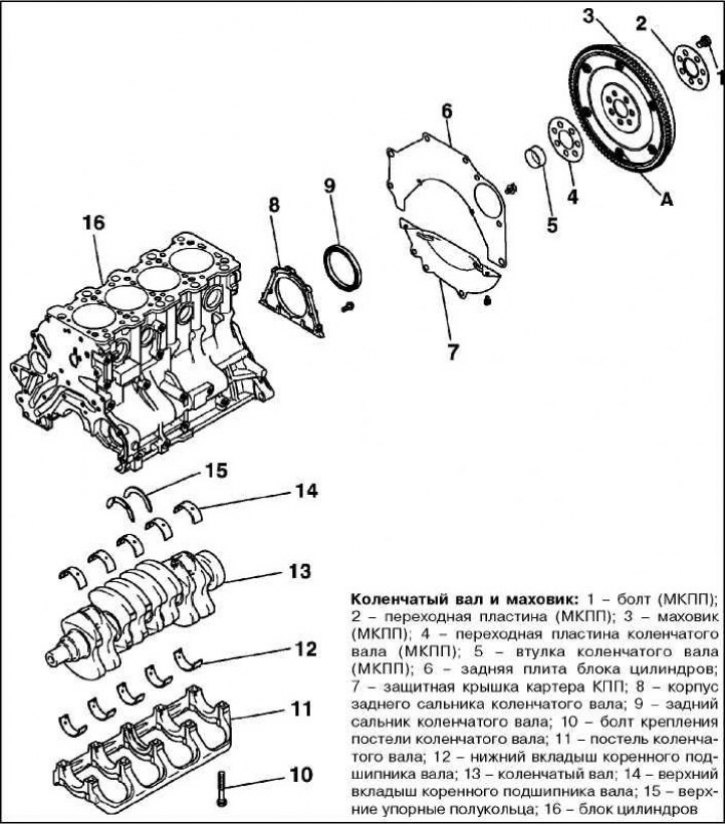

Напомена. Приликом демонтаже, поређајте уклоњене делове (потисне полупрстенове и шкољке главног лежаја, итд.) редоследом којим одговарају бројевима цилиндара.
Провера зазора у главним лежајевима радилице
Пажња! Ако је зазор између рукаваца радилице и лежајева изван дозвољених граница, замените лежајеве и, ако је потребно, радилицу.

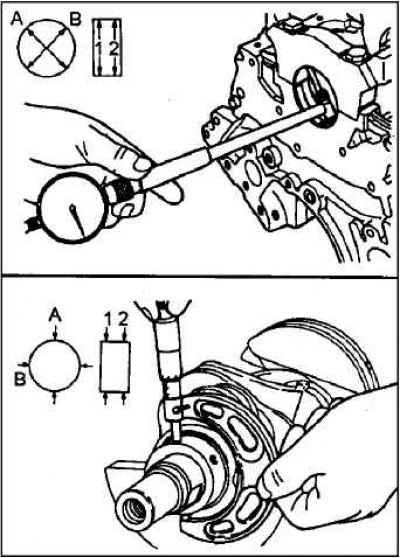

Измерите спољни пречник главног рукавца радилице и унутрашњи пречник шкољке главног лежаја радилице у два међусобно окомита правца (означена словима "А" и "Б" на слици) и у два дела по дужини (означено са бројеви 1 и 2 на слици).
- Називни спољни пречник рукавца радилице: 57,00 мм.
- Номинални зазор у главном лежају: 0,02–0,04 мм.
- Максимални дозвољени зазор: 0,1 мм.
Ако зазор премашује максималну дозвољену вредност, замените шкољке главног лежаја и, ако је потребно, радилицу.
Одређивање зазора у главним лежајевима радилице помоћу пластичног мерача
Напомена. Употреба мерача у великој мери поједностављује процедуру за одређивање зазора у лежајевима радилице.
Очистите површине блока цилиндра и лежишта радилице, рукаваца радилице и шкољки лежаја од наслага уља, масти и других загађивача.
Поставите радилицу у блок цилиндра.

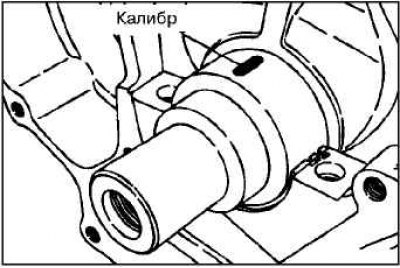

Одрежите комад пластичног мерача на дужину која одговара ширини рукавца и ставите га на рукавац радилице дуж осе радилице.
Поставите лежај радилице на блок цилиндра и затегните монтажне завртње на номинални обртни момент од 25±2 Нм.
Одврните монтажне завртње и уклоните лежиште радилице.

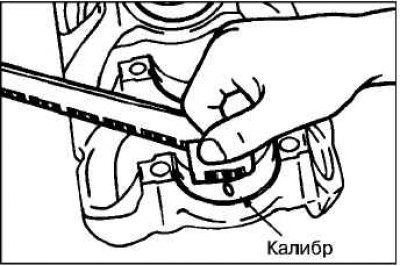

Измерите ширину спљоштене пластичне жице за мерење на најширој тачки, користећи скалу одштампану на пластичном паковању мерача.

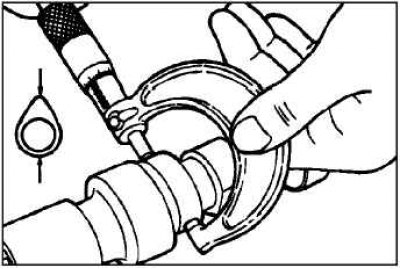

Провера заобљености и сужености главних и клипњача
Проверите заобљеност и конусност главних и клипњача.
Максимално дозвољене вредности
- Ван заобљености: не више од 0,003 мм.
- Конус: не више од 0,005 мм.
Ако је заобљеност или конус већи од границе, замените радилицу.
Задња уљна заптивка радилице
Проверите заптивку уља радилице да ли је истрошена или оштећена.
Проверите да ли је гумени део заптивке отврднут или оштећен.
Проверите стање кућишта уљне заптивке на пукотине и оштећења.

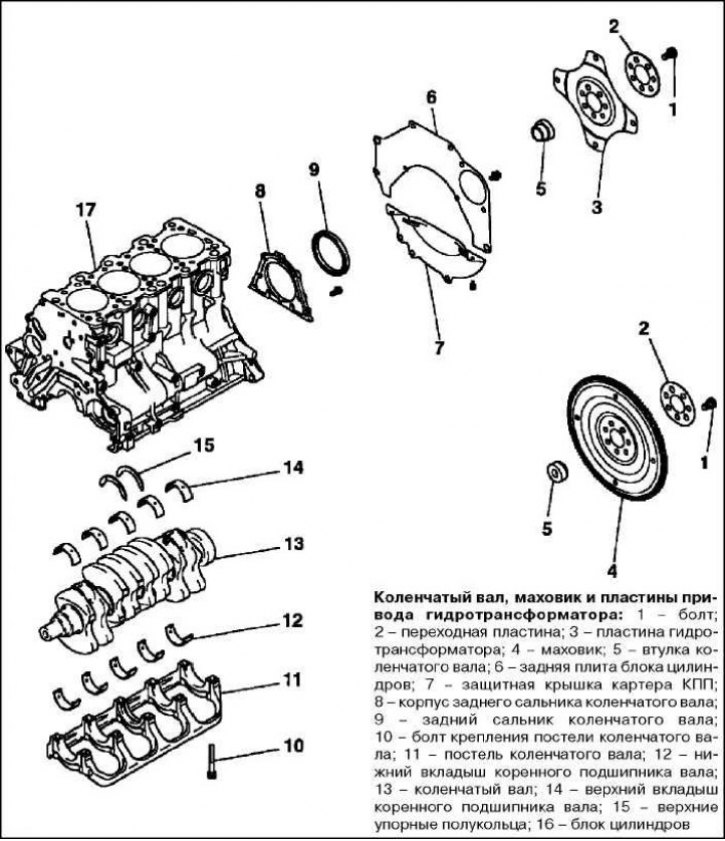

Погонска плоча претварача обртног момента аутоматског мењача
(Оригинална верзија чланка на веб-сајту: «www.mitsubishiman.ru»)
Проверите погонску плочу претварача обртног момента да ли има деформација, оштећења или пукотина. Замените ако је потребно.
Замајац (модели са ручним мењачем)
Проверите стање контактне површине замајца са диском квачила (нема неравномерног хабања, дубоких жлебова, заглављивања метала, огреботина). Замените замајац ако је потребно.

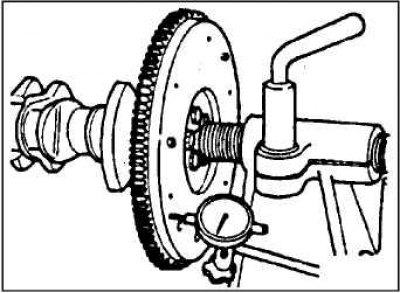

Проверите отпуштање површине трења замајца. Ако одступање замајца прелази максимално дозвољену вредност, замените га.
Максимална дозвољена вредност: 0,13 мм.
Проверите стање зубаца зупчаника (без хабања или оштећења). Ако је потребно, замените склоп замајца.
Напомена. Ако су зупци прстена замајца оштећени, проверите и зупчанике покретача.
