Гидротолкатели изготовлены с высокой точностью, попадание пыли и грязи на них не допускается.

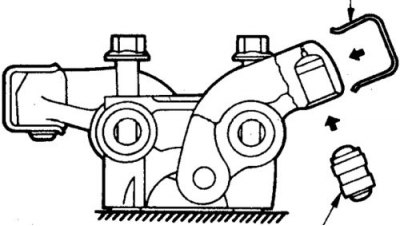

Фиксация гидротолкателя скобой при установке

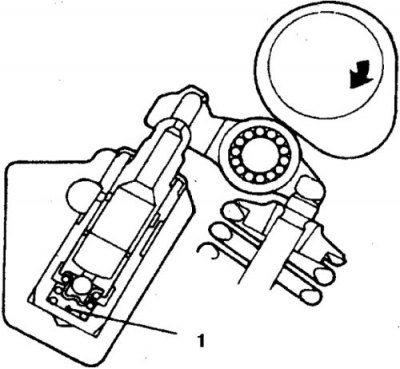

Устройство гидротолкателя
1. Камера высокого давления
Двигатели 3,5 л
Снятие

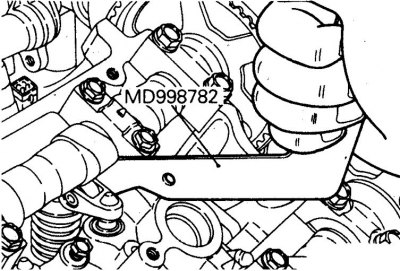

1. Отожмите пружину клапана.

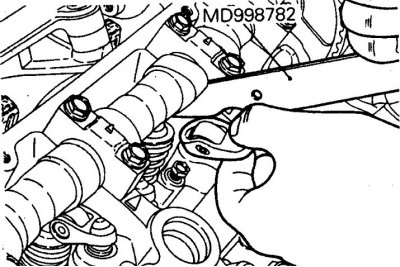

2. Снимите коромысло.
3. Достаньте гидротолкатель.
4. Замените толкатель и установите детали в обратном порядке.
Проверка без снятия с автомобиля

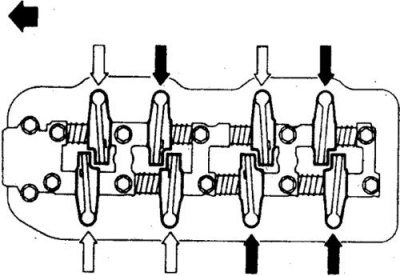

Проверяемые толкатели в ВМТ на 4-цилиндровых двигателях и дизеле
Светлые стрелки – толкатели 1-го цилиндра.
Темные стрелки – толкатели 4-го цилиндра.

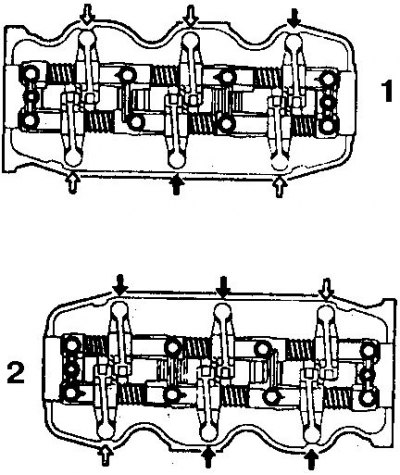

Проверка толкателей на 12-клапанном двигателе 3,0 л
1. Правая головка
2. Левая головка

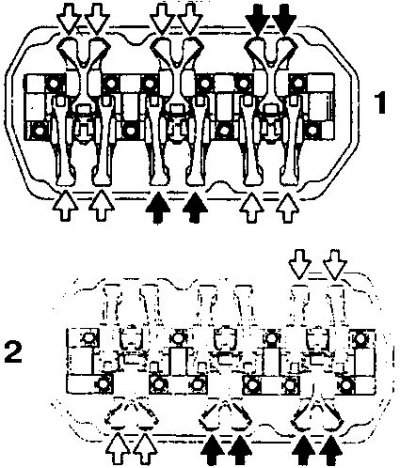

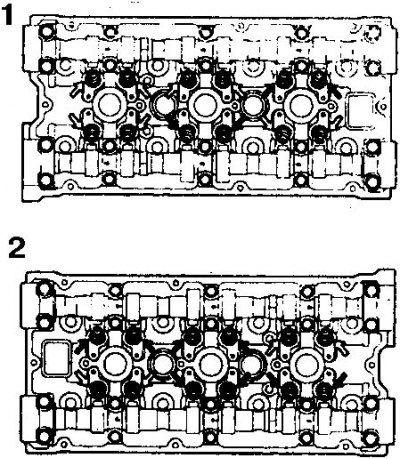

Проверка толкателей на 24-клапанном двигателе 3,0 л
1. Правая головка
2. Левая головка
Проверка толкателей на двигателе 3,5 л
1. Правая головка
2. Левая головка

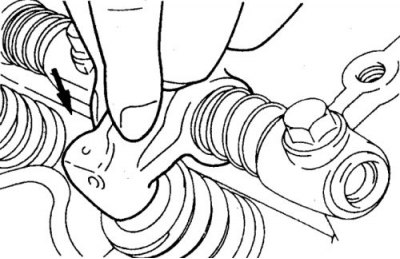

Проверка покачивания коромысла на гидротолкателе (кроме двигателей 3,5 л)
При звонких стуках толкателей после пуска двигателя, или при устойчивых стуках, сопровождающих работу двигателя, выполните следующее.
1. Проверьте уровень масла и его состояние, при необходимости смените масло. Это связано с тем, что стуки могут быть обусловлены воздухом, попавшим в каналы толкателей из-за сильного нарушения уровня масла, или его вспенивания.
2. Воздух можно удалить из толкателей многократным медленным (в течение 30 сек) повышением оборотов до 3000 об/мин (стуки постепенно должны исчезнуть).
Избегайте длительных стоянок автомобиля с неработающим двигателем, или парковок на склонах.
3. Если удалить воздух указанным способом не удается, то выполните следующее (на всех двигателях):
- выставьте поршень 1-го цилиндра в ВМТ такта сжатия;
- нажмите на коромысла указанные светлой стрелкой, выбрав люфт между торцом клапана;
- проверните коленвал на 360° и нажмите на коромысла указанные темной стрелкой, выбрав люфт между торцом клапана;
- нажмите на коромысла в месте прямо над толкателем. Если в толкателе ощущается люфт, то толкатель замените, удалив из него воздух, и повторите проверку. Люфт при покачивании коромысла ощущаться не должен.
При отсутствии люфта в толкателях стук вызван другой причиной.
Удаление воздуха
1. Погрузите толкатель в чистое дизельное топливо.
2. Нажмите проволокой 4–5 раз на шарик, удалив воздух.
3. Нажмите на плунжер. Если ощущается большое сопротивление, то толкатель в нормальном состоянии, в противном случае повторите прокачку. Если воздух удалить не удается, то толкатель замените. По окончании храните толкатель в рабочем положении.
4. Проверьте герметичность гидротолкателя на приборе MD998440. Для этого измерьте время, требуемое для хода плунжера на 1 мм, начиная от его смещения на 0,2–0,5 мм.
Это время должно быть 4–20 с. В противном случае гидротолкатель замените.
