Предупреждение. Детали, отмеченные Знаком * на рисунке 14.56, необходимо затянуть предварительно, а окончательную затяжку следует провести после опускания автомобиля в не загруженном состоянии на колеса.

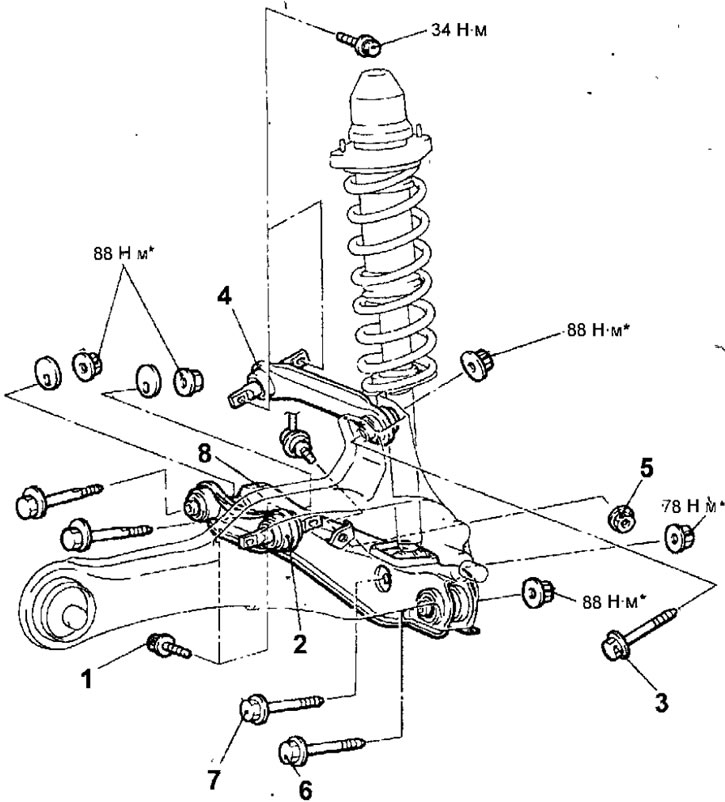

Рис. 14.56. Корректирующий, верхний и нижний рычаги задней подвески: 1 - болт, 34 Н·м; 2 - корректирующий рычаг; 3 - болт крепления нижнего рычага и продольного рычага; 4 - верхний рычаг; 5 - гайка крепления стойки стабилизатора поперечной устойчивости и нижнего рычага, 44 Н·м; 6 - болт крепления нижнего рычага и продольного рычага; 7 — болт крепления нижнего рычага и задней амортизаторной стойки в сборе; 8 — нижний рычаг
Снятие
- Поднимите заднюю часть автомобиля и закрепите на опорах. Снимите соответствующее колесо и ступицу колеса.
- После совмещения установочных меток на болтах регулировки схождения или развала задних колес можно снимать корректирующий и нижний рычаг (рис. 14.57).

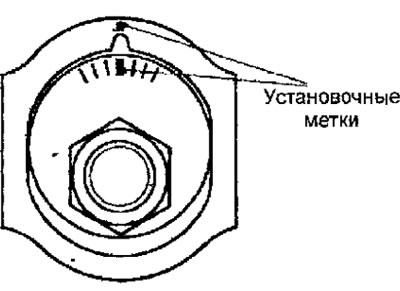

Рис. 14.57. Совмещение установочных меток на болте регулировки схождения или развала задних колес
- Выверните и извлеките болты соединения корректирующего рычага и продольного рычага.
- Перед снятием верхнего рычага установите домкрат под нижний рычаг задней подвески (рис. 14.58).

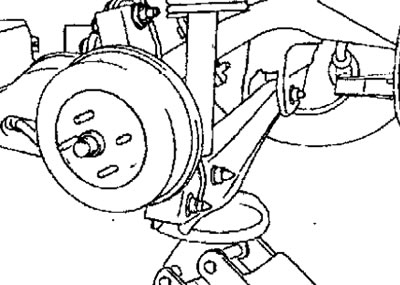

Рис. 14.58. Установка домкрата перед снятием верхнего рычага задней подвески
- Отверните гайку и извлеките болт соединения верхнего рычага и продольного рычага.
- Выверните 2 болта и снимите верхний рычаг
- Отверните гайку и отсоедините стойку стабилизатора поперечной устойчивости от нижнего рычага.
- Перед снятием нижнего рычага установите под него домкрат (рис. 14.59).

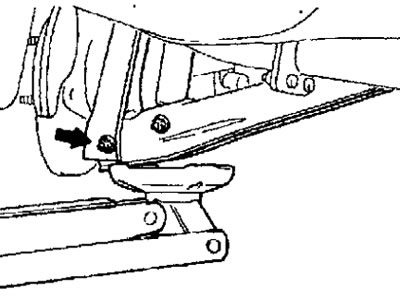

Рис. 14.59. Установка домкрата под нижний рычаг задней подвески
- Отверните гайку и извлеките болт соединения нижнего и продольного рычагов.
- Отверните гайку и извлеките болт соединения нижнего рычага и задней амортизаторной стойки.
- Снимите нижний рычаг задней подвески.
Проверка
- Проверьте втулки на отсутствие износа и повреждений.
- Проверьте корректирующий и нижний рычаги на отсутствие деформаций или повреждении.
- Проверьте все болты на отсутствие износа и повреждений.
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Пальцами руки сожмите пылезащитный чехол и убедитесь в отсутствии трещин и повреждений.
- Проверьте углы установки задних колес.
