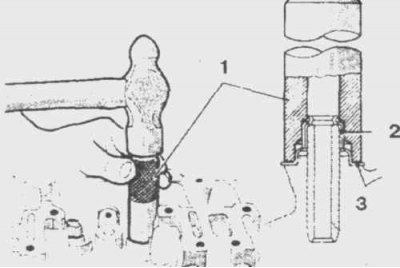

12.2 За монтиране на уплътнението на клапана е необходима дълбока втулка или специален инструмент
1. Специален инструмент; 2. Печат; 3. Пружинна седалка
2. Поставете нови уплътнения върху водачите на всмукателния клапан (12.2).

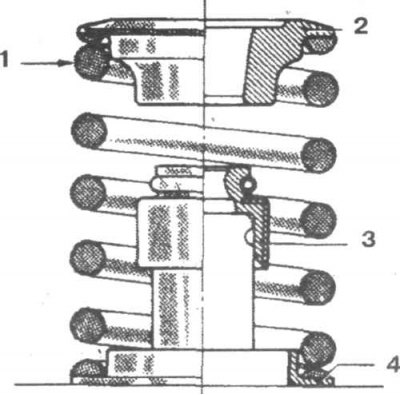

12.3 Ако в главата са монтирани емайлирани клапанни пружини, монтирайте ги с емайлираните краища далеч от главата, както е показано на фигурата
1. Емайлиран пружинен край; 2. Плоча; 3. Печат; 4. Пружинна седалка
3. Смажете и монтирайте първия клапан. Монтирайте опората на пружината върху водещата втулка и монтирайте пружината и плочата (12.3).

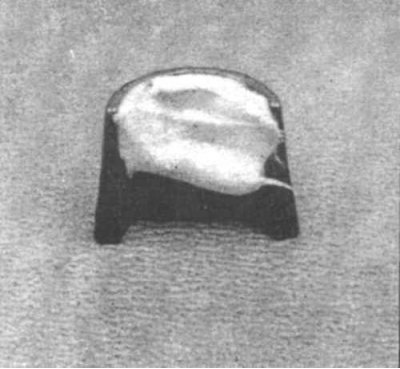

12.4 Смажете крекерите с грес преди монтажа
4. Стиснете пружината и монтирайте крекерите, като предварително ги смажете (12.4).
5. Инсталирайте останалите клапани по същия начин.

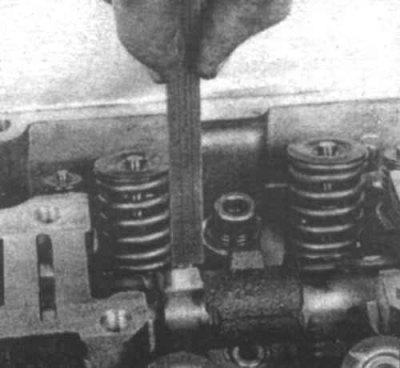

12.6 Височина на пружината на възвратния клапан
6. Проверете височината на монтаж на вентила. Измерва се от горната повърхност на леглото на пружината на клапана до долната повърхност на тарелката (12.6). Ако височината е твърде висока, монтирайте шайби под пружината.

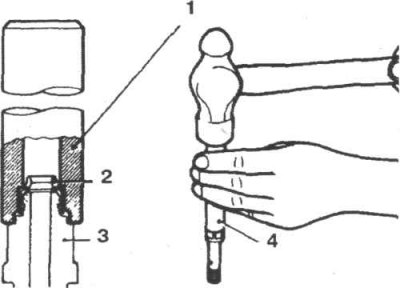

12.7 За да смените уплътнението на вакуумния входен клапан, използвайте специален инструмент
1. MD998308; 2. Печат; 3. Корпус на клапана; 4. MD998308
7. С помощта на инструмент N MD998308 монтирайте уплътнението на стеблото на вакуумния входен клапан (12.7).
8. Смажете стеблото на клапана и го монтирайте на място.
9. Стиснете пружината с помощта на инструмент N MD998309 и я монтирайте заедно с плочата. Поставете крекерите.

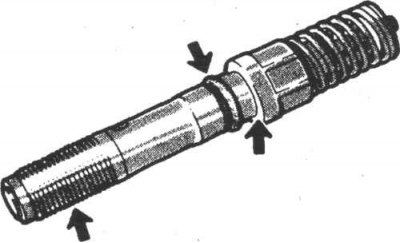

12.10 Когато инсталирате вакуумни входни вентили, използвайте нови О-пръстени. Смажете пръстените, резбите и седлото с двигателно масло (обозначено със стрелки)
(Оригиналният материал е публикуван на уебсайта: «MITSUBISHIMAN»)
10. Монтирайте нов О-пръстен на клапана и го смажете с двигателно масло (12.10). Също така смажете резбите и седалката.
11. Монтирайте вакуумните входящи клапани и ги затегнете до необходимия въртящ момент.
12. Смажете кобилиците, разпределителния вал и осите на кобилиците с молибденова грес, след което монтирайте отново разпределителния вал, кобилиците и осите на кобилиците.
