Нормална стойност: горен компресионен пръстен - 0,03-0,07 мм, долен компресионен пръстен - 0,02-0,06 мм. Гранична стойност: горен компресионен пръстен - 0,1 мм, долен компресионен пръстен - 0,1 мм.

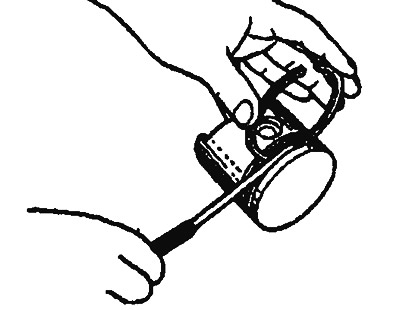

Ориз. 4.31. Проверка на разстоянието между буталния пръстен и жлеба
2. Поставете буталния пръстен в отвора на цилиндъра и го натиснете с буталото, така че да е разположен под прав ъгъл спрямо вътрешния отвор на цилиндъра (фиг. 4.32). След това празнината в ключалката на буталния пръстен се измерва с помощта на манометър. Ако празнината в ключалката на буталния пръстен е по-голяма от допустимата, буталния пръстен трябва да се смени с нов.
Статията е базирана на данни от уебсайта: mitsubishiman.ru

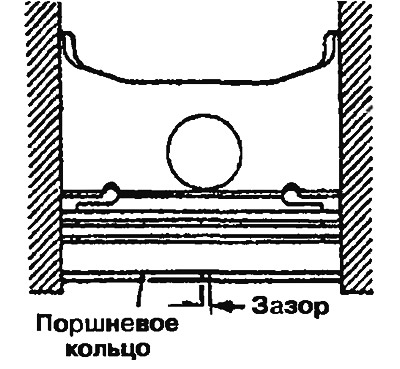

Ориз. 4.32. Проверка на разстоянието между краищата на буталните пръстени
Нормална стойност: горен компресионен пръстен - 0,025-0,40 мм, долен компресионен пръстен - 0,40-0,55 мм, маслосъбиращ пръстен: SOHC - 0,20-0,60 мм, DOHC -0,10-0,35 мм.
Допустима стойност: компресионни пръстени - 0,8 mm, пръстен за скрепер на масло - 1,0 mm.
