Уклањање
− Пре него што почнете да уклањате делове, извршите следеће радње:
- а) Испразните расхладну течност.
- б) Скините заштитни поклопац кућишта мотора.
- ц) Испразните течност ЦВТ или аутоматског мењача.
- д) Уклоните усисни канал за ваздух
- е) Уклоните батерију и лежиште за батерију.
− Уклањање делова се врши редоследом бројева који су наведени на слици "Уклањање хладњака и електричног вентилатора".

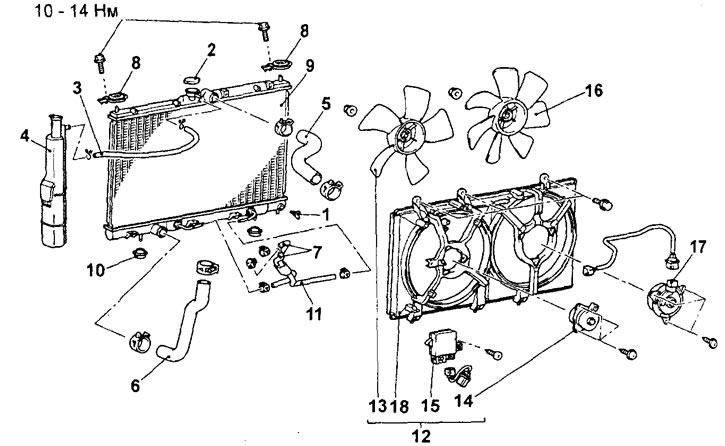

Уклањање хладњака и електричног вентилатора (мотор 4G93-MPI). 1 - чеп за одвод, 2 - поклопац хладњака, 3 - црево експанзионе посуде, 4 - експанзиони резервоар, 5 - горње црево хладњака, 6 - доње црево хладњака, 7 - прикључак црева хладњака течности аутоматског мењача, 8 - горњи носач хладњака, 9 - хладњак, 10 - доњи носач хладњака, 11 - црева хладњака течности аутоматског мењача унутра склоп, 12 - склопови дифузора и електро хладњака и кондензатора клима уређаја, 13 - вентилатор хладњака, 14 - електромотор вентилатора хладњака, 15 - електрични регулатор вентилатора, 16 - вентилатор кондензатора клима уређаја, 17 - електромотор вентилатора кондензатора клима уређаја, 18 - дифузор вентилатора.

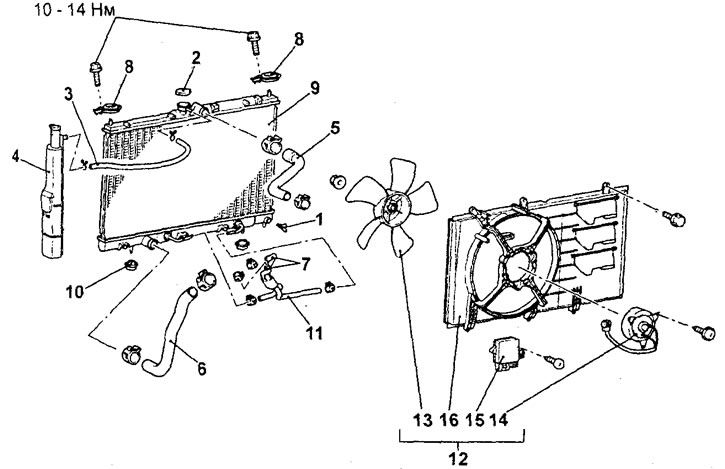

Уклањање хладњака и електричног вентилатора (осим мотора) 4G93-MPI). 1 - чеп за одвод, 2 - поклопац хладњака, 3 - црево експанзионе посуде, 4 - експанзиони резервоар, 5 - горње црево хладњака, 6 - доње црево хладњака, 7 - прикључак црева хладњака течности варијатора, 8 - горњи носач хладњака, 9 - хладњак, 10 - доњи носач хладњака, 11 - црева хладњака течности варијатора склопљени, 12 • склоп вентилатора дифузора и електро хладњака и кондензатора клима уређаја, 13 - вентилатора хладњака и кондензатора клима уређаја, 14 - електромотор вентилатора хладњака и кондензатора клима уређаја, 15 - електрични регулатор вентилатора, 16 - дифузор вентилатора.
− Приликом скидања делова обратите пажњу на следеће радње:
1. Уклањање горњег и доњег црева хладњака.

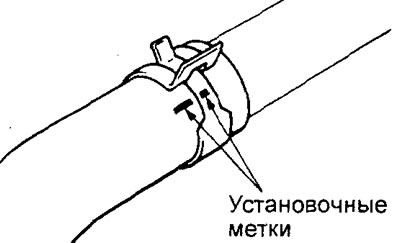

Пре него што одвојите горње и доње црево хладњака, направите релативне ознаке поравнања на цреву и обујмици црева.
Пажња: након одвајања црева од радијатора, потребно је затворити отворе на цреву и радијатору чеповима како би се спречило улазак прашине или страних честица у њих.
2. Уклањање црева хладњака течности варијатора или аутоматског мењача.
Након што одвојите црево од радијатора, затворите отворе на цреву и радијатору како бисте спречили да у њих уђе прашина или стране честице.
Испитивање
1. Провера радијатора.
а) Проверите да између ребара хладњака нема страних честица (прљавштине, лишћа, длачица итд.). Ако је потребно, очистите компримованим ваздухом.
б) Проверите да ли су ребра хладњака савијена или оштећена.
ц) Проверите радијатор да ли има оштећења и наслага каменца, рђе или знакова корозије.
д) Проверите црева хладњака на пукотине, оштећења или истрошеност.
е) Проверите да ли експанзиони резервоар има оштећења.
е) Проверите да ли је опруга поклопца хладњака истрошена и оштећена.
г) Проверите заптивку поклопца хладњака да ли има оштећења или пукотина.
2. Проверите вентилатор.
а) Проверите да ли лопатице вентилатора има оштећења или пукотина.
б) Проверите да ли има пукотина или оштећења око отвора за вијке у главчини вентилатора.
ц) Ако је било који део вентилатора оштећен, замените склоп вентилатора.
3. (Осим мотора 4G93-MPI) Провера електричног регулатора вентилатора.
а) Одвојите конектор мотора вентилатора хладњака и кондензатора клима уређаја.
б) Покрените мотор и пустите га да ради у празном ходу.
ц) Укључите клима уређај и оставите мотор да ради док расхладна течност не достигне температуру од приближно 80°Ц или више.

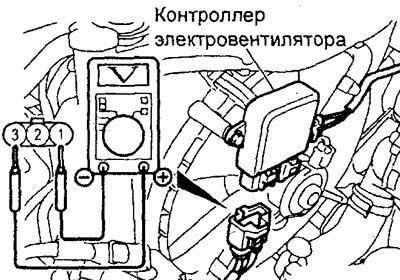

д) Измерите напон између прикључака конектора електричног регулатора вентилатора и уверите се да се напон мења у складу са назначеним тачкама (И) - (III).
(И) 0В
(II) 8,2 ±2,6 В
(III) Напон батерије (уграђена мрежа) + 2,6 В
е) Ако се напон не промени у складу са горњим тачкама, замените електрични регулатор вентилатора.
4. (мотор 4G93-MPI) Провера електричног регулатора вентилатора.
а) Одвојите конектор контролера електричног вентилатора.

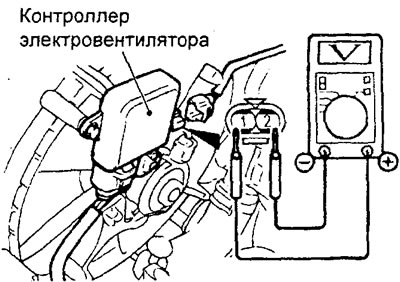

б) Укључите паљење (кључ за паљење у положају "ON") и измерите напон између прикључака конектора који је искључен са контролера.
Номинална вредност — напон батерије
ц) Повежите конектор контролера електричног вентилатора и одвојите конектор мотора вентилатора кондензатора клима уређаја.
д) Уверите се да је клима уређај искључен (прекидач је у положају "OFF"), затим покрените мотор и оставите га да ради у празном ходу.

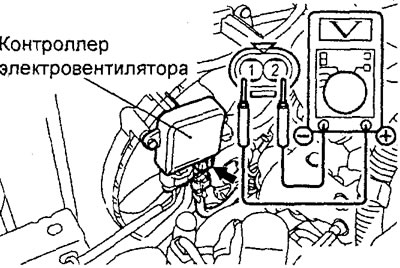

е) Измерити напон између прикључака конектора контролера електричног вентилатора са којег је конектор искључен у подтачки "ц".
Номинална вредност - 1В и испод
е) Укључите клима уређај (пребаците у положај "ON").
г) Уверите се да се вентилатор хладњака окреће, затим измерите напон између прикључака конектора контролера вентилатора хладњака и проверите да ли се напон мења у складу са назначеним тачкама (И) - (II).
(И) 8,2 ±2,6 В
(II) Напон батерије (уграђена мрежа) + 2,6 В
х) Ако се напон не промени у складу са горњим тачкама, замените електрични регулатор вентилатора.
5. Провера електричног контролног релеја вентилатора (осим мотора 4G93-MPI) или електрични релеј за управљање вентилатором (мотор 4G93-MPI).

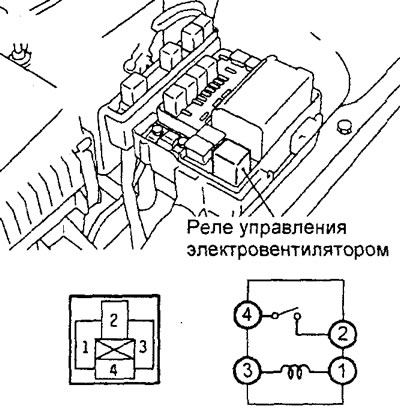

а) Уклоните електрични релеј за управљање вентилатором из блока релеја у моторном простору.

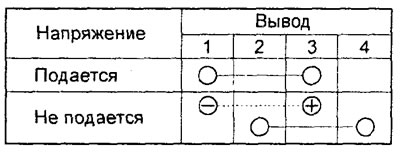

б) Проверите стање кола између прикључака конектора према табели испод.
6. Проверите мотор вентилатора хладњака и кондензатор клима уређаја.

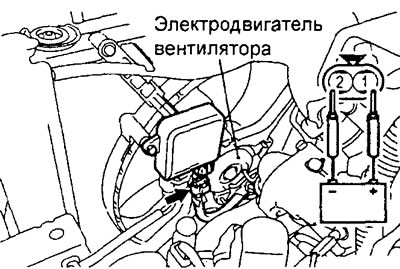

а) Да бисте проверили рад мотора вентилатора, повежите жице терминала батерије на терминале конектора мотора као што је приказано на слици.
б) Проверите да нема никакве стране буке када се вентилатор окреће.
Решавање проблема на моделима са електричним контролером вентилатора
1. Ако вентилатор хладњака и вентилатор кондензатора не раде, онда је струјни вод или уземљење електричног контролера вентилатора вероватно покварен или је електронска контролна јединица мотора неисправна. Може бити присутан један од следећих кварова:
- а) Прегорео је осигурач.
- б) Електрични управљачки релеј вентилатора је неисправан.
- ц) Електрични регулатор вентилатора је неисправан.
- д) Неисправност електронске управљачке јединице мотора.
- е) Прекид у снопу ожичења или лош контакт у конектору.
2. Ако се брзина не мења или се електрични вентилатор хладњака и кондензатора клима уређаја не искључи, онда електрични контролер вентилатора, на основу сигнала електронске контролне јединице мотора, вероватно даје погрешан режим (брзина ротације) мотора вентилатора. Може бити присутан један од следећих кварова:
- а) Електрични управљачки релеј вентилатора је неисправан.
- б) Електрични регулатор вентилатора је неисправан.
- ц) Неисправност електронске управљачке јединице мотора.
- д) Прекид у снопу ожичења или лош контакт у конектору.
3. Ако вентилатор не ради, онда је мотор вентилатора вероватно неисправан, контролер вентилатора је неисправан или постоји прекид кола између контролера и мотора вентилатора.
Инсталација
− Уградња делова се врши обрнутим редоследом од уклањања.
− Приликом уградње делова обратите пажњу на рад уградње доњег и горњег црева хладњака.

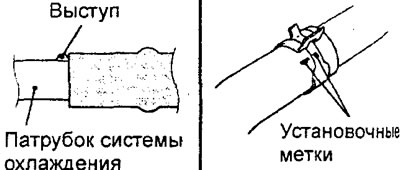

а) Када повезујете црева радијатора, гурните црево на цев док се не заустави на избочини цеви, а затим затегните стезаљку.
б) Обујмицу за црево увек треба поставити у позицију у којој је стезаљка претходно била постављена. Због тога, пре постављања стезаљке, поравнајте ознаке за поравнање на обујмици црева и цреву, а затим повежите црево.
− Након завршетка уградње делова, извршите следеће радње.
а) Инсталирајте лежиште батерије и батерију.
б) Инсталирајте канал за довод ваздуха
ц) Сипати течност у варијатор или аутоматски мењач.
д) Поставите заштитни поклопац кућишта мотора.
е) Напуните расхладном течношћу и проверите да ли цури.
