При този дизайн на спирачката хлабината на спирачката се саморегулира след спускане на педала на спирачката.

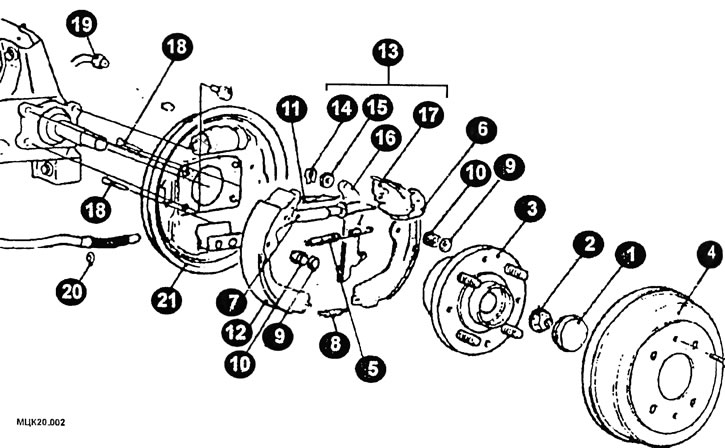

Елементи на задни барабанни спирачки на по-нови модели автомобили без ABS
1 - капачка за смазване; 2 - гайка на главината; 3 - главина; 4 - спирачен барабан; 5 - възвратна пружина; 6 - монтажен лост; 7 - автоматичен регулатор; 8 - долна възвратна пружина; 9 - фиксираща чаша; 10 - пружина; 11 - задна възвратна пружина; 12, 17 - спирачна накладка; 13 - спирачна накладка с лост на ръчната спирачка; 14, 20 - задържащ пръстен; 15 - шайба; 16 - лост на ръчната спирачка; 18 - фиксиращ щифт; 19 - спирачна тръба; 21 - спирачен щит.

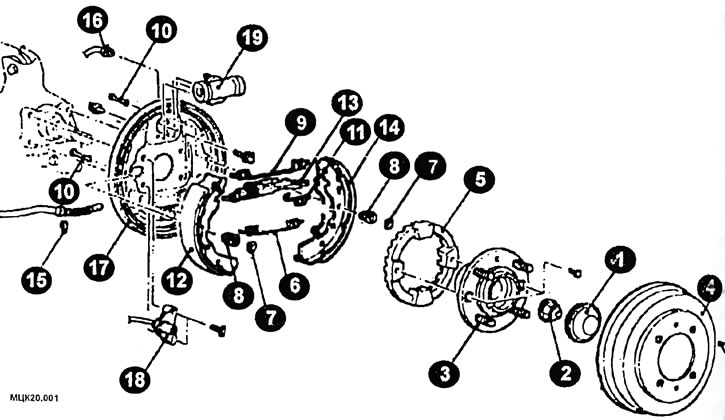

Елементи на задни барабанни спирачки на модели автомобили с ABS
1 - капачка за смазване; 2 - гайка на главината; 3 - главина; 4 - спирачен барабан с главина; 5 - зъбен ротор; 6 - долна възвратна пружина; 7 - фиксираща чаша; 8 - пружина; 9 - пружина; 10 - фиксиращ щифт; 11 - пружина; 12 - спирачна накладка; 13 - автоматичен регулатор; 14 - спирачна накладка с лост на ръчната спирачка; 15 - задържащ пръстен; 16 - спирачна тръба; 17 - спирачен щит; 18 - сензор за скорост на колелото; 19 - работен спирачен цилиндър.
