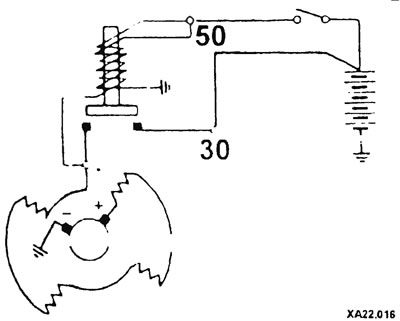

Електрическа верига на стартер на бензинов двигател
Ако тяговото реле е дефектно, зъбното колело на стартера не зацепва зъбния венец на маховика и стартерът не завърта двигателя. При дизеловите двигатели токовата верига на стартера се включва чрез допълнително реле на стартера.
Преглед
Свалете стартера.
Изключете проводника на възбуждащата намотка от клема (30).

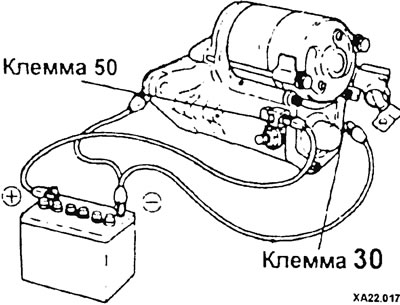

Свържете проводниците на запалката към батерията за няколко секунди, както е показано на фигурата по-долу. Стартерното зъбно колело трябва да се движи напред.
Отстранете заземяващия проводник от клема C. Стартерното зъбно колело трябва да остане в изпънато положение. Ако не, сменете тяговото реле.
Премахване

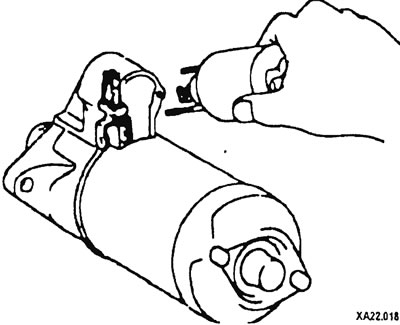

Развийте двата закрепващи болта, отстранете клемата на проводника на стартовото реле от корпуса на задвижването и изключете релето.
(Оригиналът може да бъде намерен на уебсайта: «MitsubishiMan.ru»)
Отстранете дистанционните шайби.
Монтиране
Монтирайте стартовото реле в реда, обратен на отстраняването.
Проверете релето, както е описано по-горе.
Инсталирайте стартера.
