4-цилиндрови двигатели с инжекционна система MPI

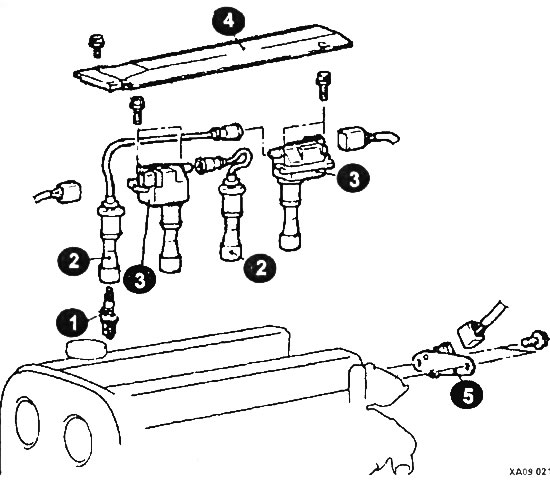

Елементи на системата за запалване на 4-цилиндрови двигатели
1 - свещ; 2 - накрайник на свещта; 3 - бобина за запалване; 4 - капак; 5 - сензор за неизправност на системата за запалване.
Премахване
След като развиете винтовете, отстранете сензора за неизправност на системата за запалване (5).
След като развиете винтовете, отстранете централния капак (4).
Изключете проводниците за високо напрежение. Отстранете винтовете и възлите на запалителната бобина. Свалете запалителните свещи.
Монтиране
Монтажът се извършва в обратен ред.
4-цилиндрови двигатели с инжекционна система GDI (от 2000 г.)

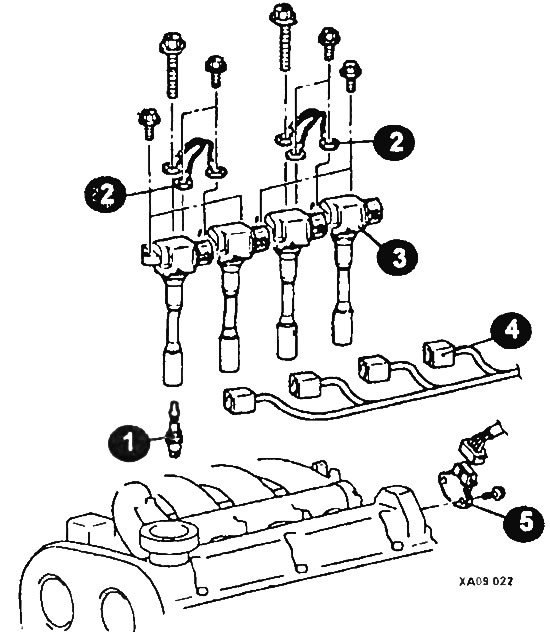

Елементи на системата за запалване на 4-цилиндрови двигатели
1 - свещ; 2 - заземяващ проводник; 3 - намотка за доизгаряне; 4 - конектори; 5 - сензор за неизправност на системата за запалване.
Премахване
Свалете защитния капак на двигателя.
Разкачете съединителите на запалителната бобина (4). След като развиете винтовете, отстранете запалителните бобини (3).
Изключете заземяващите проводници.
Отстранете запалителните свещи (1).
Изключете конектора на шината на датчика за неизправност при запалване.
Върнете винтовете и отстранете сензора за повреда (5).
Монтиране
Монтажът се извършва в обратен ред.
6-цилиндрови двигатели с инжекционна система MPI

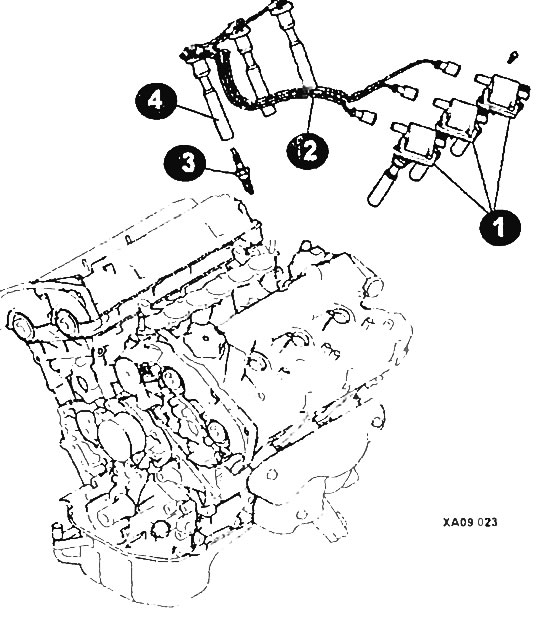

Елементи на системата за запалване на 6-цилиндров двигател
1 - бобина за запалване; 2 - проводници на свещи; 3 - запалителна свещ; 4 - върха на свещта.
Премахване
Отстранете защитните капаци от двигателя.
Разкачете съединителите на запалителната бобина.
Разкачете проводниците на запалителната свещ (2) от намотките.
След като развиете винтовете, отстранете запалителните бобини (1).
Отстранете накрайниците на свещите (4).
Върнете запалителните свещи (3).
Монтиране
Монтажът се извършва в обратен ред.
