Ремонт генератора (Mitsubishi Space Star)

Ремонт генератора бензинового двигателя 4G9

Разборка

• Закрепите генератор в тисках.
• Выверните четыре стяжных болта, вставьте лезвие двух плоских отверток между передней крышкой и магнитопроводом статора, нажмите на отвертки и снимите крышку (рис. 19.9). Не вставляй-те отвертки слишком глубоко, так как можно повредить обмотку статоре.

Рис. 19.9. Использование двух отверток для снятия передней крышки генератора

• Закрепите в тисках ротор со стороны шкива, при этом соблюдайте осторожность, чтобы не повредить ротор.
• Отверните гайку крепления шкива, и снимите пружинную шайбу и шкив (рис. 19.10).

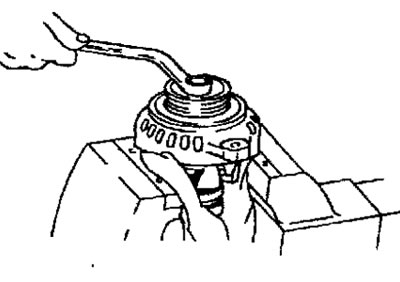

Рис. 19.10. Отворачивание гайки крепления шкива генератора

• Снимите переднюю крышку и две шайбы.
• Снимите ротор с тисков.
• Выверните винты крепления щеткодержателя, выпрямителя и гайки крепления клеммы В.
• Снимите статор с задней крышки.
• Отделите маслоотражатель от щеткодержателя.
• Паяльником мощностью 180-250 Вт отпаяйте провода от диодов и снимите статор. При отпаивании убедитесь, что тепло от паяльника не передается диодам выпрямителя. Отпаивание проводите как можно быстрее, так как, в противном случае, могут быть повреждены диоды выпрямителя.
• При отделении выпрямителя от регулятора напряжения отпаяйте провода, припаянные к выпрямителю (рис. 19.11).

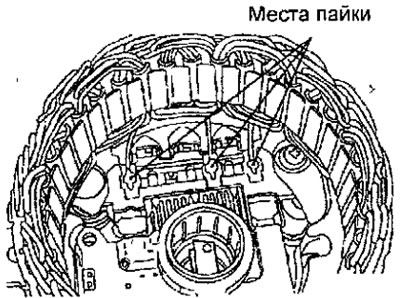

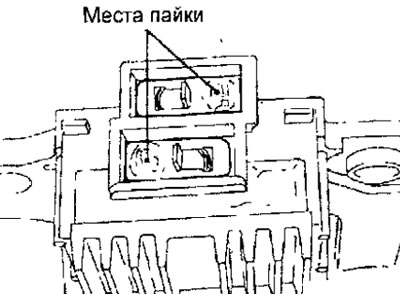

Рис. 19.11. Места пайки проводов при снятии статора

Проверка ротора

• Омметром измерьте сопротивление между контактными кольцами (рис. 19.12). Если сопротивление не соответствует требуемому заменить ротор.

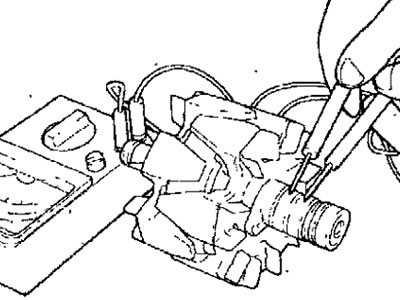

Рис. 19.12. Измерение сопротивления между контактными кольцами ротора

• Омметром проверьте проводимость между контактным кольцом и якорем ротора (рис. 19.13). При наличии проводимости замените ротор.

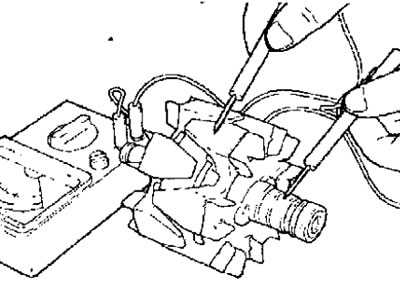

Рис. 19.13. Измерение сопротивления между контактным кольцом и якорем ротора

Проверка статора

• Омметром проверьте проводимость между выводами катушки статора (рис. 19.14). При отсутствии проводимости замените статор.

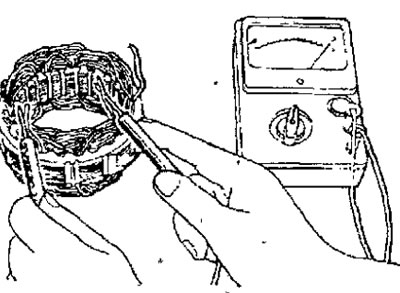

Рис. 19.14. Измерение сопротивления между выводами катушки статора

• Омметром проверьте проводимость между каждым выводом обмотки и сердечником статора (рис. 19.15). При наличии проводимости, замените статор.

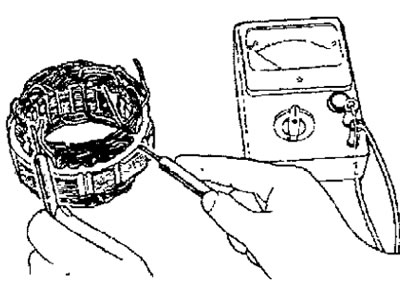

Рис. 19.15. Измерение сопротивления между каждым выводом обмотки и сердечником статора

Проверка выпрямителя

• Убедитесь, что замкнута цепь между положительными полюсами выпрямителя и зажимом вывода катушки статора (рис. 19.16). Омметр должен показывать проводимость только в одном направлении. Если проводимость имеется в обоих направлениях, значит, пробит диод и выпрямитель необходимо заменить.

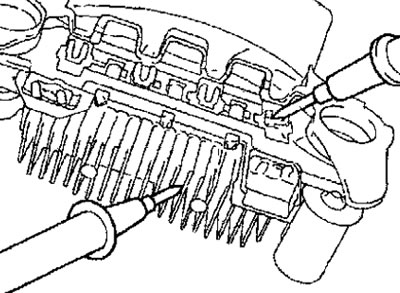

Рис. 19.16. Измерение проводимости между положительными полюсами выпрямителя и зажимом вывода катушки статора

• Убедитесь, что разомкнута цепь между отрицательными полюсами выпрямителя и зажимом вывода катушки статора (рис. 19.17). Омметр должен показывать проводимость только в одном направлении. Если проводимость имеется в обоих направлениях, значит, пробит диод и выпрямитель необходимо заменить.

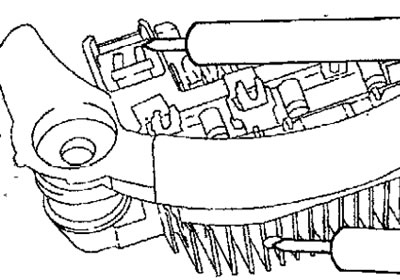

Рис. 19.17. Измерение сопротивления между отрицательными полюсами выпрямителя и зажимом вывода катушки статора

• Омметром проверьте проводимость между выводами каждого из трех диодов (рис. 19.18). Омметр должен показывать проводимость только в одном направлении. Если проводимость имеется в обоих направлениях, значит, пробит диод и выпрямитель необходимо заменить.

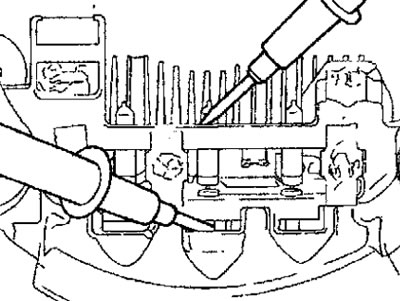

Рис. 19.18. Измерение сопротивления между выводами каждого из трех диодов

Проверка щеток

• Измерьте величину выступания щетки и замените щетку, если выступание щетки менее 2 мм (рис. 19.19).

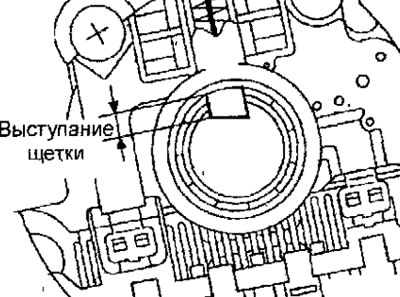

Рис. 19.19. Место измерения выступания щетки

• Отпаяйте плетеный провод и снимите пружину и щетку (рис. 19.20).

Рис. 19.20. Место припаивания плетеных проводов щеток

• Установите пружину щетки и новую щетку в щеткодержатель.
• Вставьте щетку так, чтобы было расстояние в 2-3 мм между линией предельного износа и торцом щеткодержателя.
• Припаяйте плетеный провод к щеткодержателю.

Сборка

• Сборка проводится в последовательности, обратной разборке, с учетом следующего.
• После установки регулятора напряжения перед присоединением ротора к задней крышке вставьте проволоку через маленькое отверстие в задней крышке для фиксации щеток в отведенном положении (рис. 19.21). После установки ротора достаньте проволоку.

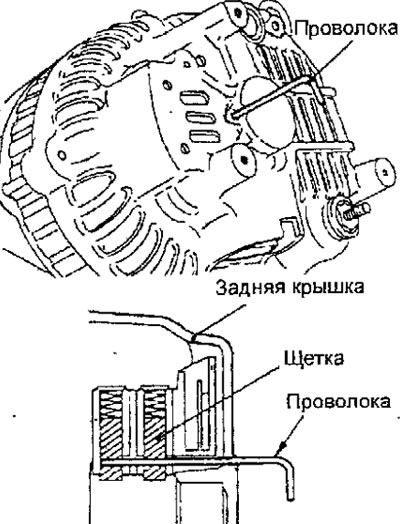

Рис. 19.21. Установка проволоки для фиксации щеток в отведенном положении

Ремонт генератора бензинового двигателя 4G1

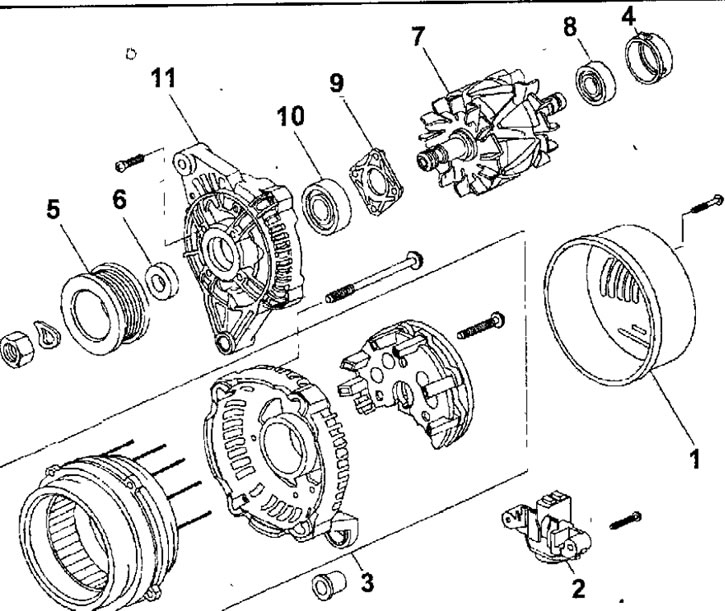

Рис. 19.22. Генератор бензинового двигателя 4G1:1 - задняя защитная крышка генератора: 2 - щеткодержатель в сборе; 3 - статор и выпрямитель; 4 - крышка подшипника; 5 - шкив генератора; 6 - дистанционная шайба; 7 - ротор в сборе; 8 - задний подшипник: 9 - держатель подшипника; 10 - передний подшипник; 11 - передняя крышка

Разборка

• Выверните винты и снимите заднюю защитную крышку генератора.
• Выверните винты и снимите щеткодержатель.
• Выверните винты и снимите статор и выпрямитель.
• Снимите крышку подшипника.
• Закрепите переднюю крышку генератора в тисках с мягкими.губками.
• Шестигранным ключом удерживайте вал ротора от проворачивания и ослабьте затяжку гайки (рис. 19.23). Выверните гайку и снимите шкив.

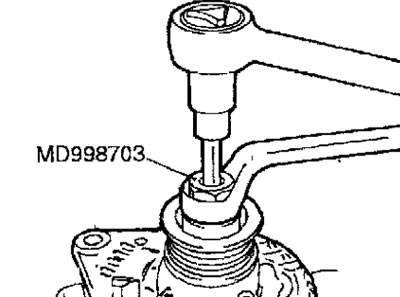

Рис. 19.23. Использование шестигранного ключа для удержания вала ротора от проворачивания и отворачивание гайки крепления шкива

• Снимите дистанционную шайбу.
• Снимите ротор в сборе.
• Снимите задний подшипник.
• Снимите держатель подшипника.
• Снимите передний подшипник.

Проверка ротора

• Проверьте отсутствие обрыва в обмотке ротора. Проверьте наличие проводимости между контактными кольцами ротора генератора (рис. 19.24). Если сопротивление слишком мало (стремится к 0), то это означает наличие короткого замыкания. В случае обрыва в цепи обмотки ротора или короткого замыкания замените ротор в сборе.

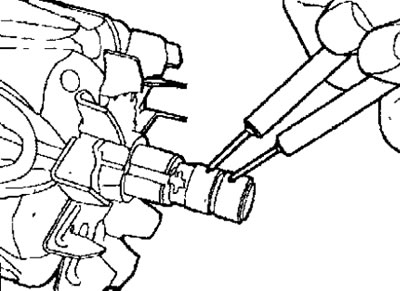

Рис. 19.24. Проверка проводимости между контактными кольцами ротора генератора

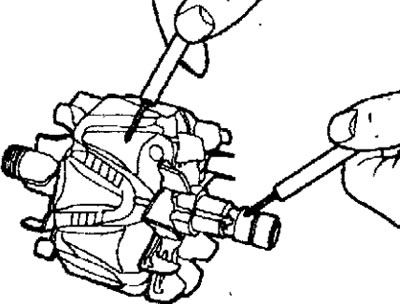

• Проверьте отсутствие замыкания обмотки ротора на сердечник ротора (рис. 19.25). Убедитесь в отсутствии проводимости между контактным кольцом и сердечником. Если цепь замкнута, замените ротор.

Рис. 19.25. Проверка отсутствия замыкания между контактным кольцом и сердечником ротора

Проверка статора

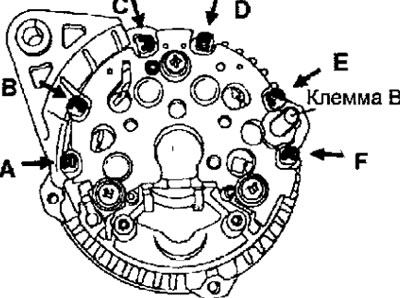

• Проверьте на отсутствие обрывов обмоток статора. Проверьте, что нет обрыва цепи между выводами (А)-(В), (С)-(D) и (Е)-(F) (рис. 19.26).

Рис. 19.26. Расположение выводов обмоток статора

• Проверьте отсутствие замыкания обмоток статора на сердечник статора. Убедитесь, что цепь между каждым выводом обмотки статора и сердечником разомкнута. Если цепь замкнута, замените статор и выпрямитель.

Проверка выпрямителя

• Проверьте проводимость между клеммой В и выводами обмоток статора (А), (С) и (Е) (см. рис. 19.26). Замыкание цепи в обоих направлениях означает пробой диода, поэтому необходимо заменить статор и выпрямитель.
• Проверьте проводимость между выводами обмоток статора (В), (D), (F) и «массой». Замыкание цепи в обоих направлениях означает пробой диода, поэтому необходимо заменить статор и выпрямитель

Замена щеток

• Если щетка износилась до центра метки (3 мм от центра щеткодержателя), замените щеткодержатель (рис. 19.27).

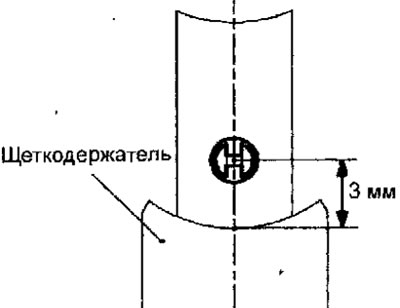

Рис. 19.27. Проверка износа щеток генератора

Сборка

• Сборка проводится в последовательности, обратной снятию.
