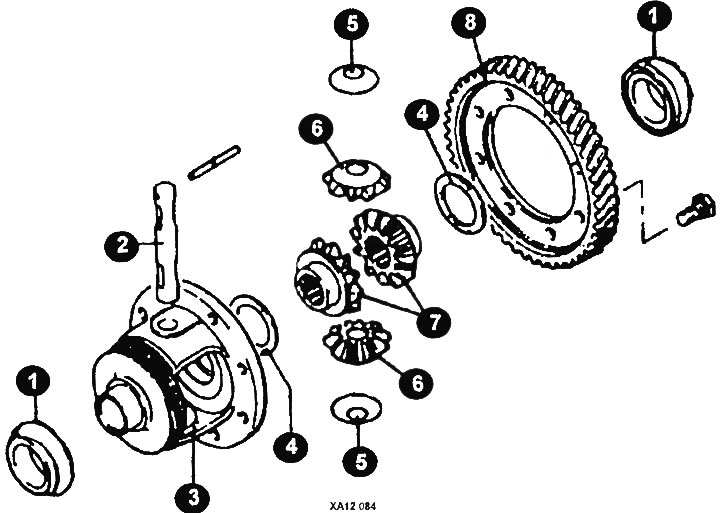

Диференциални елементи
1 - лагер; 2 - ос; 3 - диференциална кутия; 4 - втулка; 5 - шайба; 6 - сателит; 7 - предавка на ос; 8 - диференциална предавка.
Разглобяване
След като развиете болтовете, свалете задвижващата предавка на диференциала.
Отстранете конусните ролкови лагери, зъбното колело, зъбните колела и шайбите.
Отстранете страничните зъбни колела и дистанционните елементи.
Проверете състоянието на зъбните колела и лагерите. Почистете ги и ги подсушете. Намажете ги с трансмисионно масло преди монтажа.
Сглобяване
Монтирайте зъбните колела на осите на 4-те дистанционни елементи.

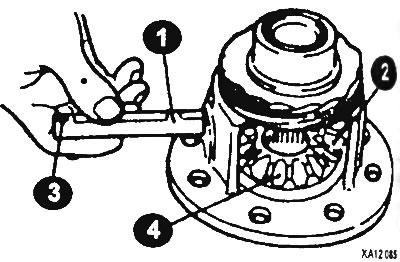

Монтирайте шплента (3), сателитните оси (1), сателитите (2) и шайбите. Измерете разстоянието между зъбните колела на оста и шайбите. Тя трябва да бъде 0,025-0,150 mm. Ако празнината не отговаря на стандарта, монтажът трябва да се повтори, като се използват други разделители.

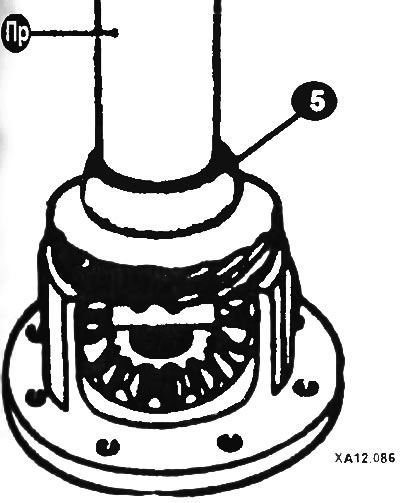

Монтирайте конусните ролкови лагери (5).
Затегнете болтовете в указаната последователност (според фигурата).
