Съдържание: Разглобяване ⤓ Сглобяване ⤓

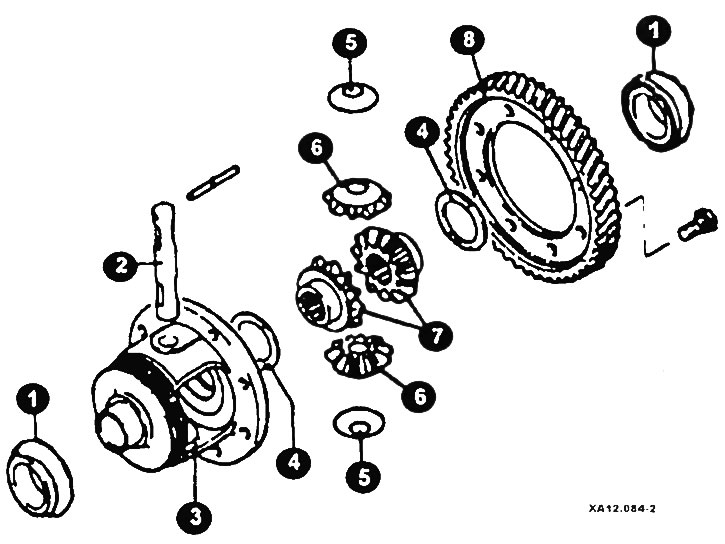

Диференциални елементи
1 - лагер; 2 - ос; 3 - диференциална кутия; 4 - втулка; 3 - шайба; 6 - сателит; 7 - предавка на ос; 8 - диференциална предавка.
Разглобяване

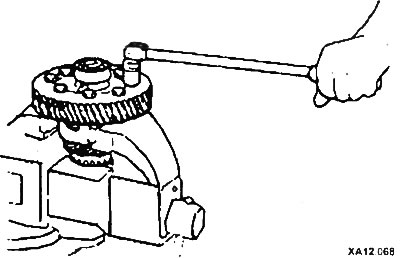

Затегнете корпуса на диференциала в менгеме.
След като развиете болтовете, свалете задвижващата предавка на диференциала.
Болтовете трябва да се развият в обратния ред, показан на фигурата.

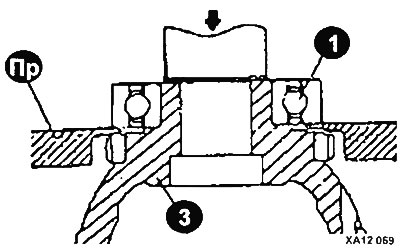

Затягайки корпуса (3) в устройството, отстранете лагерите (1) от корпуса (3), шплинта, предавката на вала, зъбните колела и шайбите.
Отстранете страничните зъбни колела и дистанционните елементи.
Проверете състоянието на зъбните колела и лагерите. Почистете ги и ги подсушете. Намажете ги с трансмисионно масло преди монтажа.
Сглобяване
Монтирайте зъбните колела на оста (4) и дистанционните елементи (фиг. XA12.065).

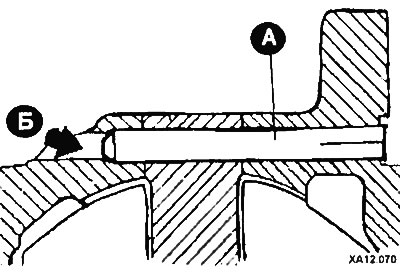

Монтирайте шплинта (A) в отвора (B), осите на пиньоните (I), пиньоните (2) и шайбите.

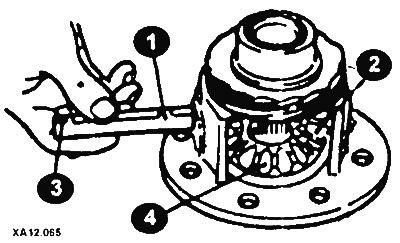

Измерете разстоянието между зъбните колела на оста (4) и шайбите. Тя трябва да бъде 0,025-0,150 mm. Ако празнината не отговаря на стандарта, монтажът трябва да се повтори, като се използват други разделители.
Монтирайте шплинта (3) на сателитната ос.

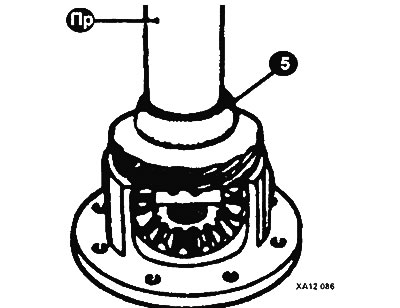

Монтирайте лагери (5).

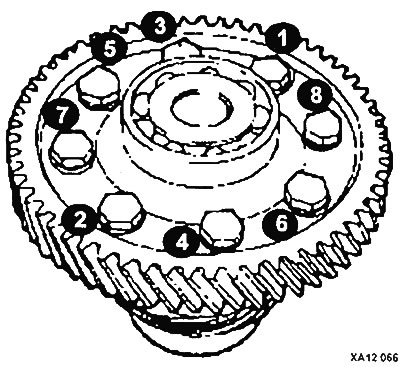

Затегнете болтовете в определената последователност (в съответствие с фигура XA12.066).
