Премахване
1. Изключете кабела от отрицателната клема на акумулатора.
2. Източете охлаждащата течност от охладителната система на двигателя.
3. Отстранете въздушния филтър.
4. Свалете ремъка на зъбната предавка.
5. С помощта на специални инструменти МВ990767 и МD998719 закрепете шайбата на разпределителния вал от завъртане, развийте болта и свалете шайбата на разпределителния вал.

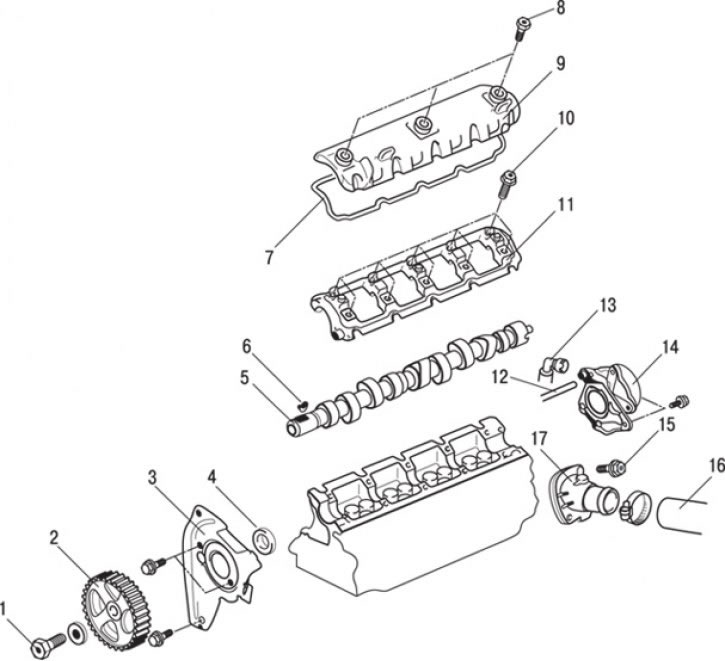

Ориз. 5.6. Разпределителен вал и семеринг на разпределителния вал: 1 – болт, 50 Nm; 2 – шайба на разпределителния вал; 3 – горен заден корпус на зъбчатия ремък; 4 – семеринг на разпределителния вал; 5 – разпределителен вал; 6 – ключ; 7 – гарнитура на главата на цилиндъра; 8 – болт, 5 Nm; 9 – капак на цилиндровата глава;10 – болт, 10 Nm; 11 – капак на разпределителния вал; 12 – връзка за вакуумен маркуч; 13 – свързване на вакуумния маркуч на усилвателя на спирачките; 14 – вакуумна помпа; 15 – болт, 10 Nm; 16 – горен маркуч на радиатора; 17 – входна тръба на охладителната система
6. Развийте болтовете и свалете горния заден корпус 3 (фиг. 5.6) на ангренажния ремък.
7. Свалете масленото уплътнение на разпределителния вал 4.
8. Разхлабете скобата и извадете вакуумния маркуч 13 на спирачния усилвател.
9. Отстранете вакуумния маркуч 12.
10. Развийте болтовете и отстранете вакуумната помпа 14.
11. Развийте болтовете, свалете капака на главата на цилиндъра 9 и уплътнението 7.
12. Разхлабете скобата и отстранете горния маркуч на радиатора 16.
13. Развийте болтовете и извадете входната тръба 17 на охладителната система.
14. Постепенно, на няколко стъпки, развийте болтовете и свалете капака на разпределителния вал 11.
15. Отстранете разпределителния вал 5.
16. Отстранете ключ 6 от разпределителния вал.
Монтиране
Монтажът се извършва в ред, обратен на премахването, като се има предвид следното.
1. Нанесете слой двигателно масло върху шийките на разпределителния вал и гърбиците.
2. Поставете разпределителния вал в опорните повърхности на главата на цилиндъра.
Ориз. 5.7. Последователност на затягане на болтовете на капака на разпределителния вал: А – предна част на двигателя
3. Поставете капака на разпределителния вал и затегнете болтовете на капака с въртящ момент от 10 Nm в последователността, показана на фиг. 5.7.
4. Нанесете тънък слой двигателно масло върху ръба на уплътнението.
5. Избършете опорната повърхност на масленото уплътнение на разпределителния вал.
6. Монтирайте масленото уплътнение на разпределителния вал.
7. С помощта на специалния инструмент MV996042 монтирайте масленото уплътнение на място.

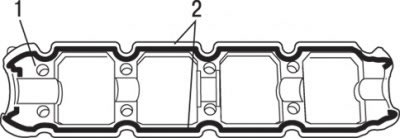

Ориз. 5.8. Места за нанасяне на уплътнител (2) Mitsubishi MD970389 към капака на цилиндровата глава (1)
8. Нанесете слой уплътнител върху капака на главата на цилиндъра на мястото на монтаж на уплътнението и монтирайте капака (фиг. 5.8).
9. Осигурете шайбата на разпределителния вал от завъртане, както при отстраняване; затегнете монтажния болт на шайбата с въртящ момент от 50 Nm.
