Проверка и регулировка натяжения ремня привода насоса усилителя рулевого управления и компрессора кондиционера

  • Главная
  • Мицубиси
  • Space_Star (1998-2005)
  • Силовой агрегат
  • Бензиновые двигатели 4G1
0

Проверка



1. Проверьте натяжение ремня следующим образом:

Предупреждение. Перед присоединением или отсоединением прибора MUT-II выключите зажигание.


Рукой плавно нажмите на ремень между шкивами в месте, обозначенном стрелкой на рисунках 3.5 и 3.6. и проверьте соответствие частоты колебаний ремня номинальному значению.

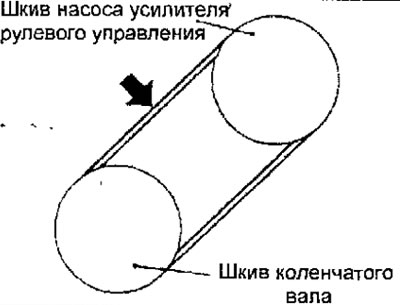

Рис. 3.5. Проверка натяжения ремня привода насоса усилителя рулевого управления

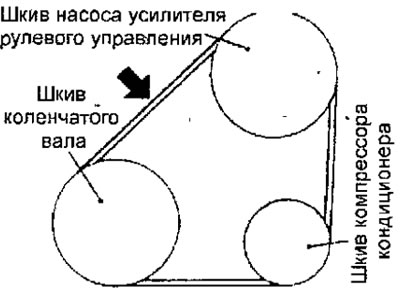

Рис. 3.6. Проверка натяжения ремня привода насоса усилителя рулевого управления и компрессора кондиционера


Примечание. Чтобы получить подробную информацию по измерению частоты колебаний с использованием прибора MUT-II см.главу «Проверка и регулировка натяжения ремня привода генератора».



Без использования прибора MUT-II



Специальным инструментом для измерения натяжения ремня, проверьте соответствие натяжения номинальному значению (рис. 3.5, 3 6).

По прогибу ремня



1. Приложите усилие равное приблизительно 98 Н по центру ветви ремня между шкивами в месте, обозначенном стрелкой на рисунках 3.5 и 3.6, и проверьте соответствие величины прогиба номинальному значению.

Натяжение ремня привода насоса усилителя рулевого управления и компрессора кондиционера:

- при проверке:
  • частота колебаний: 137-168 Гц
  • натяжение:392-588 Н
  • прогиб: 9,6-12,4 мм

- при установке бывшего в эксплуатации ремня:
  • частота колебаний: 145-160 Гц
  • натяжение: 441-539 Н
  • прогиб: 10,2-11,6 мм

- при установке нового ремня:
  • частота колебаний: 174-199 Гц
  • натяжение: 637-833 Н
  • прогиб: 7,2-9,0 мм


2. Если измеренные величины натяжения и прогиба ремня отличаются от номинальных значений, выполните регулировку следующим образом:

(1) Ослабьте болты А, В и С (рис. 3.7) крепления насоса усилителя рулевого управления.

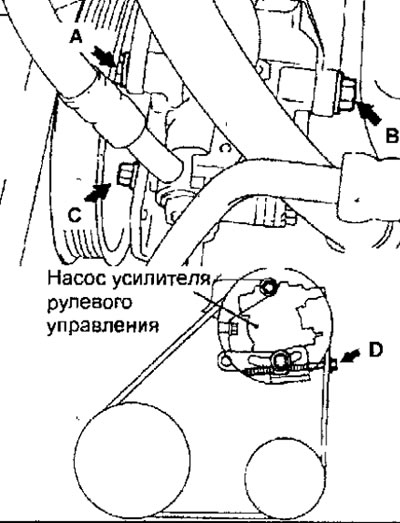

Рис. 3.7. Регулировка натяжения ремня привода насоса усилителя рулевого управления и компрессора кондиционера



(2) Вращая регулировочный болт D, отрегулируйте прогиб ремня.

(3) Затяните болты А, В и С крепления насоса усилителя рулевого управления.

Момент затяжки:
  • болтов А и В: 44 Н·м
  • болта С: 49 Н·м

(4) Проверьте прогиб ремня и натяжение и, при необходимости, повторите регулировку натяжения.

Предупреждение. Проверка проводится после поворачивания коленчатого вала на один оборот по часовой стрелке.
