Рис. 6.19. Расположение элементов топливной системы в автомобиле: А-датчик положения педали акселератора; В - реле формирователя сигналов управления форсунками; С - катушка зажигания; D - форсунки; Е - датчик детонации; F - клапан EGR; G - датчик положения дроссельной заслонки, сервопривод дроссельной заслонки, электромагнитный клапан продувки адсорбера; Н - датчик скорости автомобиля; I - измеритель расхода воздуха (вместе с датчиками температуры воздуха во впускном коллекторе и атмосферного давления); J - реле кондиционера; К — датчик давления жидкости в гидравлической системе усилителя рулевого управления; L -датчик давления топлива, датчик положения распределительного вала, датчик температуры охлаждающей жидкости; N - контрольная лампа индикации неисправности двигателя (CHECK ENGINE); Р - диагностический разъем; Q- контроллер дроссельной заслонки, реле сервопривода дроссельной заслонки, электронный блок управления двигателем; R - реле топливного насоса, реле управления двигателем; S - датчик температуры трансмиссионного масла (МКП); Т- датчик концентрации кислорода; М - датчик положения коленчатого вала; О - выключатель кондиционера
1. Проверьте работу топливного насоса низкого давления принудительно включив его при помощи прибора MUT-II.
2. Если топливный насос не будет работать, проверьте его следующим образом, и если насос не будет работать проверьте цепи его питания.
(1) Поверните ключ в выключателе зажигания в положение OFF.
(2) Снимите заднее сидение.
(3) Снимите защитную крышку.
(4) Отсоедините разъем от блока топливного насоса. Подсоедините контакт 4 со стороны разъема реле к аккумуляторной батарее, а контакт 5 разъема соедините с «массой» (рис. 6.18). Убедитесь в том, что слышен шум работающего насоса. Так как топливный насос установлен в топливном баке, в целях улучшения слышимости звука работающего насоса, отверните пробку наливной горловины топливного бака.
(Статья была заимствована с сайта: mitsubishiman.ru)

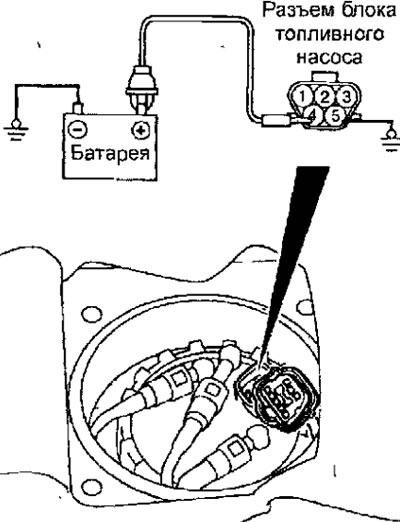

Рис. 6.18. Проверка функционирования топливного насоса
(5) Пережмите шланг подачи топлива, чтобы определить создает ли давление топливный насос.
(6) Подсоедините разъем к блоку топливного насоса.
(7) Установите заднее сидение и защитную крышку.
