Разглобяване
Премахване на ограничителния капак на багажника

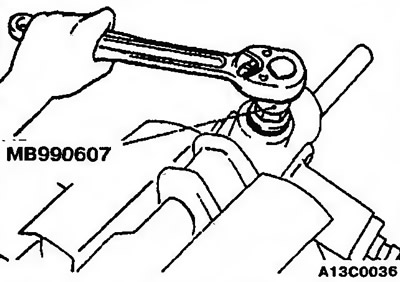

1. Капакът на ограничителя се развива от корпуса на кормилния механизъм с помощта на специален инструмент MV990607 (фиг. 13.5).
Ориз. 13.5. Премахване на ограничителния капак на багажника
Премахване на уплътнението на зъбното колело

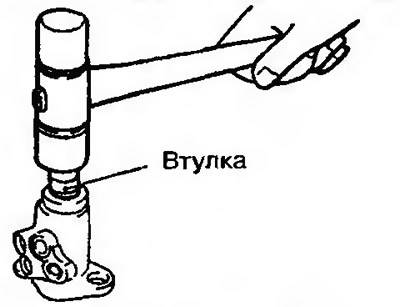

2. Леко почукайте зъбното колело с пластмасов чук и след това отстранете семеринга (фиг. 13.6).
Ориз. 13.6. Премахване на уплътнението на зъбното колело
Сваляне на сачмен лагер и семеринг

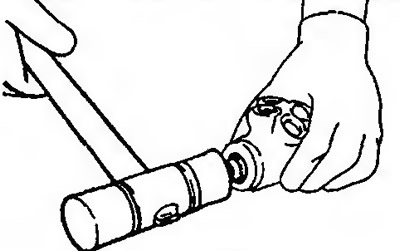

3. Отстранете уплътненията на сачмените лагери от корпуса на кормилния механизъм едновременно с втулката (фиг. 13.7).
Ориз. 13.7. Сваляне на сачмен лагер и семеринг
Отстраняване на задържащия пръстен

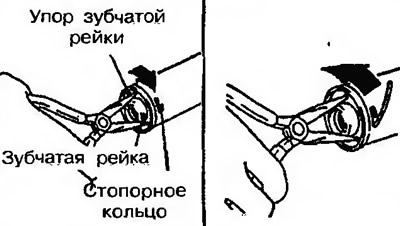

4. Завъртете ограничителя на стелажа по посока на часовниковата стрелка, докато краят на задържащия пръстен се появи в гнездото на корпуса на стелажа.
Като завъртите ограничителя обратно на часовниковата стрелка, отстранете заключващия пръстен (фиг. 13.8).
Внимание! Ако ограничителят на стелажа първо се завърти обратно на часовниковата стрелка, задържащият пръстен ще остане в слота на корпуса, което ще доведе до спиране на въртенето на ограничителя.
Ориз. 13.8. Отстраняване на задържащия пръстен
Сваляне на семеринг

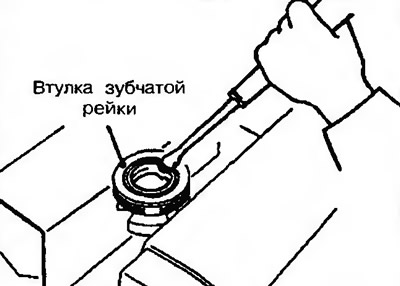

5. Масленото уплътнение се огъва леко и се отстранява от втулката на рейката (фиг. 13.9).
Внимание! Внимавайте да не повредите външните опорни повърхности на уплътнението.
Ориз. 13.9. Сваляне на семеринг
Сваляне на сачмен лагер

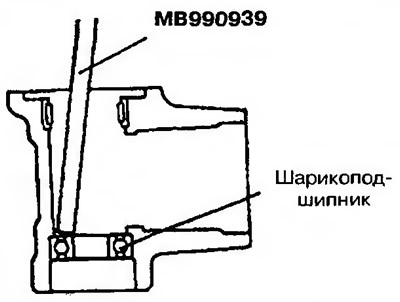

6. Сачменият лагер се изтласква от корпуса на кормилния механизъм с помощта на месингов прът или специален инструмент MV990939 (фиг. 13.10).
Ориз. 13.10. Сваляне на сачмен лагер
Сглобяване
7. Сглобяването се извършва в реда, обратен на демонтирането.
